40
Регулировка изображения с помощью
функции цифровой обработки сигнала
Real Color Processing
Функция цифровой обработки сигнала (Real Color Processing, RCP) позволяет
регулировать насыщенность цвета, цветовой тон и яркость каждого выделенного
участка проецируемого изображения отдельно. Таким образом можно получить
изображение требуемого для пользователя качества.
Совет
При настройке изображения с помощью функции Real Color Processing следует остановить
изображение, поступающее с источника видеосигнала.

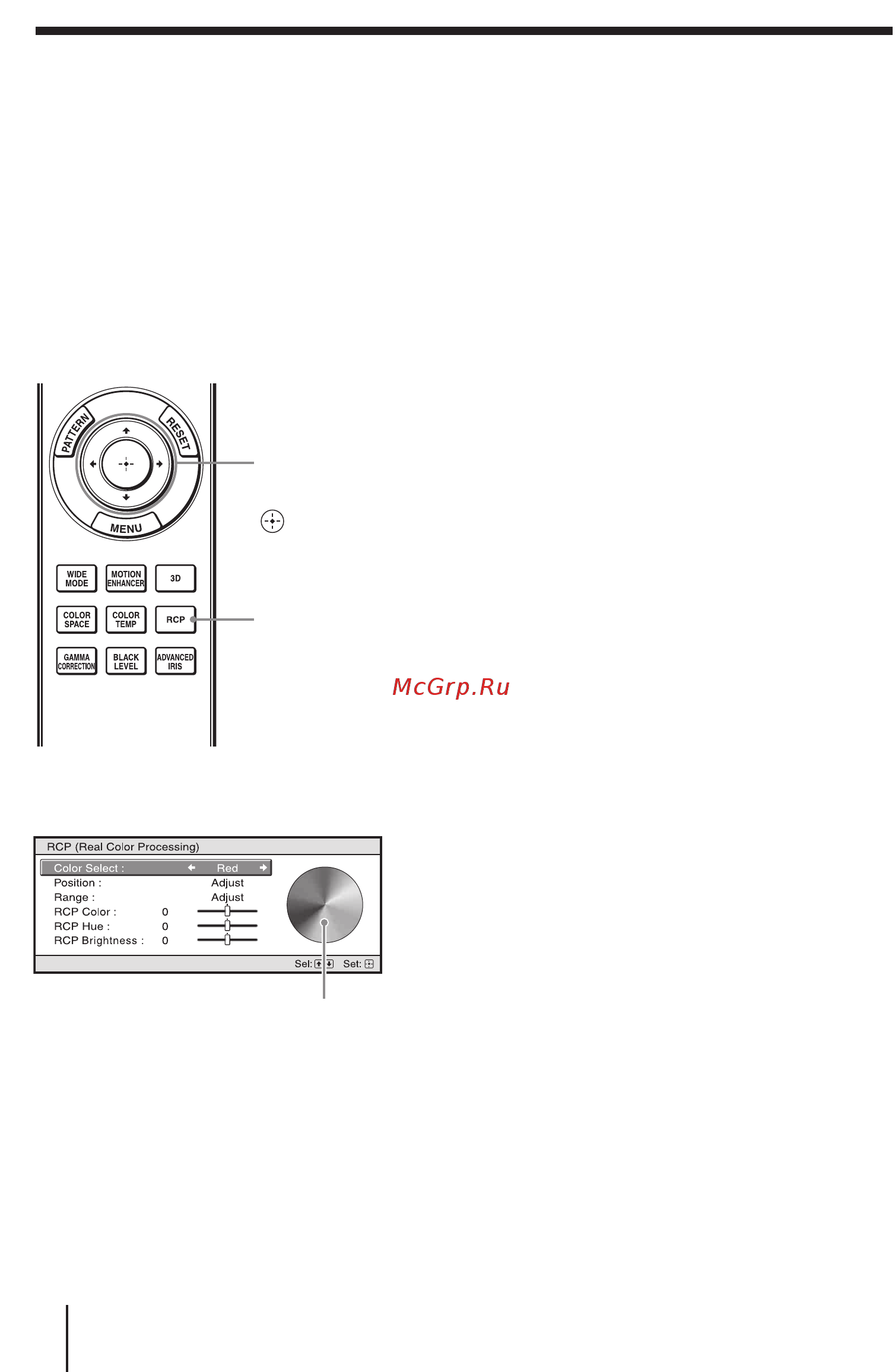

1 Нажмите RCP на пульте ДУ.
2 Нажимайте M/m для выбора
User 1, User 2 или User 3,
затем нажмите ,.
Отображается окно RCP (Real Color
Processing).
3 Выберите цвет, который нужно
настроить.
Для выбора нужного цвета повторите
действия 1 и 2, указанные ниже.
1 Нажмите
M/m для выбора Color
Select (выбор цвета), затем на
жмите
</, для выбора цвета,
который хотите настроить: Red
(красный), Yellow (желтый),
Green (зеленый), Cyan (голубой),
Blue (синий) и Magenta (пурпур
ный).
1Окрашенными останутся только
участки, соответствующие выбран
ному цвету, остальные участки
изображения станут чернобелыми.
Настраиваемые цвета отобразятся
также в палитре образцов в окне
RCP. Выберите желаемую настрой
ку цвета, наблюдая за проецируе
мым на экран изображением и ру
ководствуясь палитрой образцов.
2, 3, 4, 5
Кнопки
M/m/</,
(стрелка)/
(ввод)
1
Кнопка RCP
(Real Color
Processing)
Палитра образцов
