26
• Используйте высокоскоростные кабели HDMI. Использование стандартного ка
беля HDMI может привести к неправильной демонстрации изображения 1080p,
DeepColor и 3D.
• При подключении кабеля HDMI к проектору следите за тем, чтобы метка
V на
верхней части входа HDMI проектора и метка
v на разъеме кабеля находились
в одном положении.
• Если на проектор с внешнего устройства, подключенного с помощью кабеля
HDMI, поступает некачественное изображение, проверьте настройки этого уст
ройства.

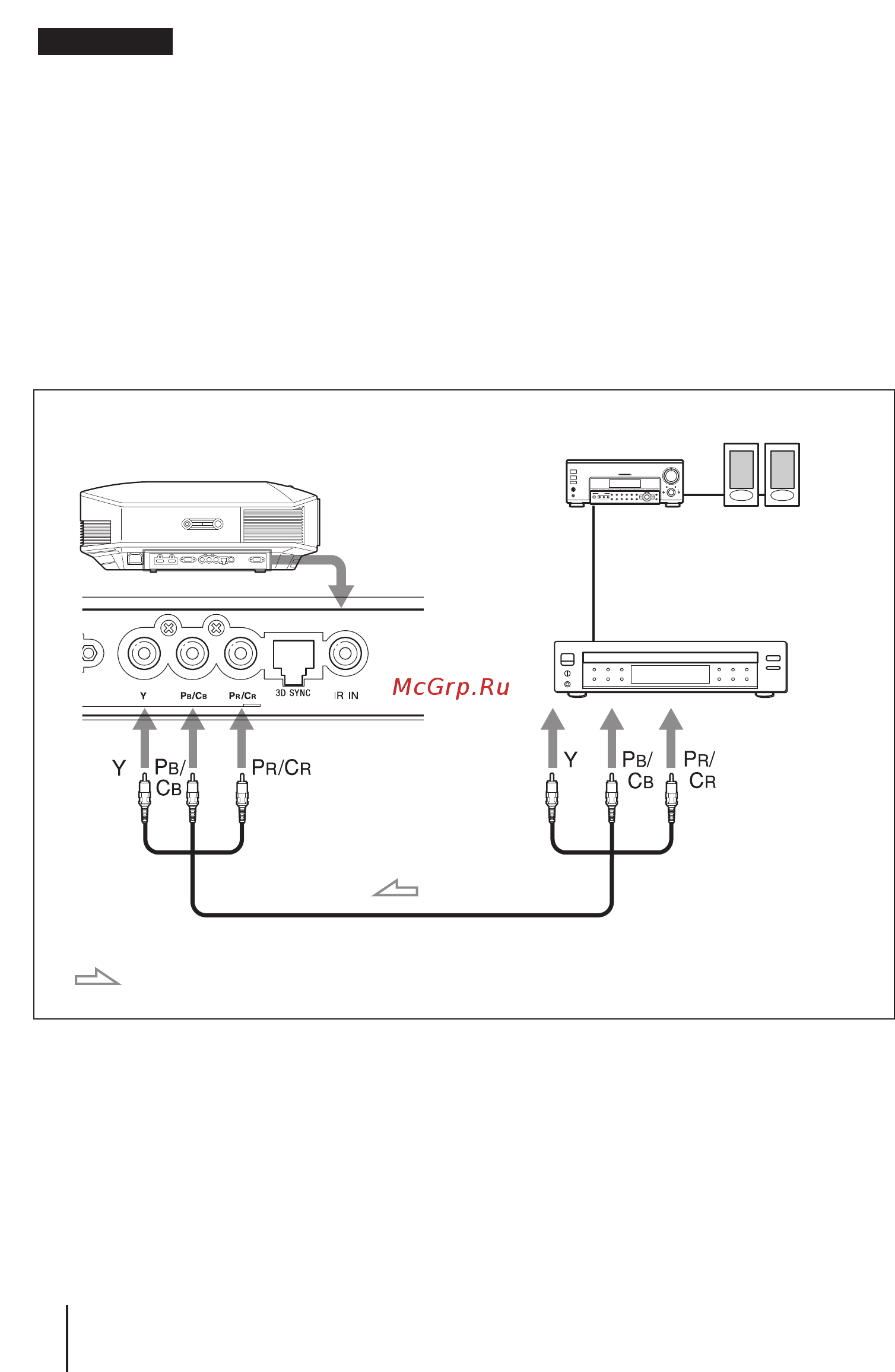

Для соединения с оборудованием, имеющим выходы
компонентного видеосигнала
Примечания
Компонентный видеокабель (не прилагается)
: направление видеосигнала
Устройство с разъемами
компонентного видеовыхода
Правая панель проектора
AVусилитель
Динамики
