78

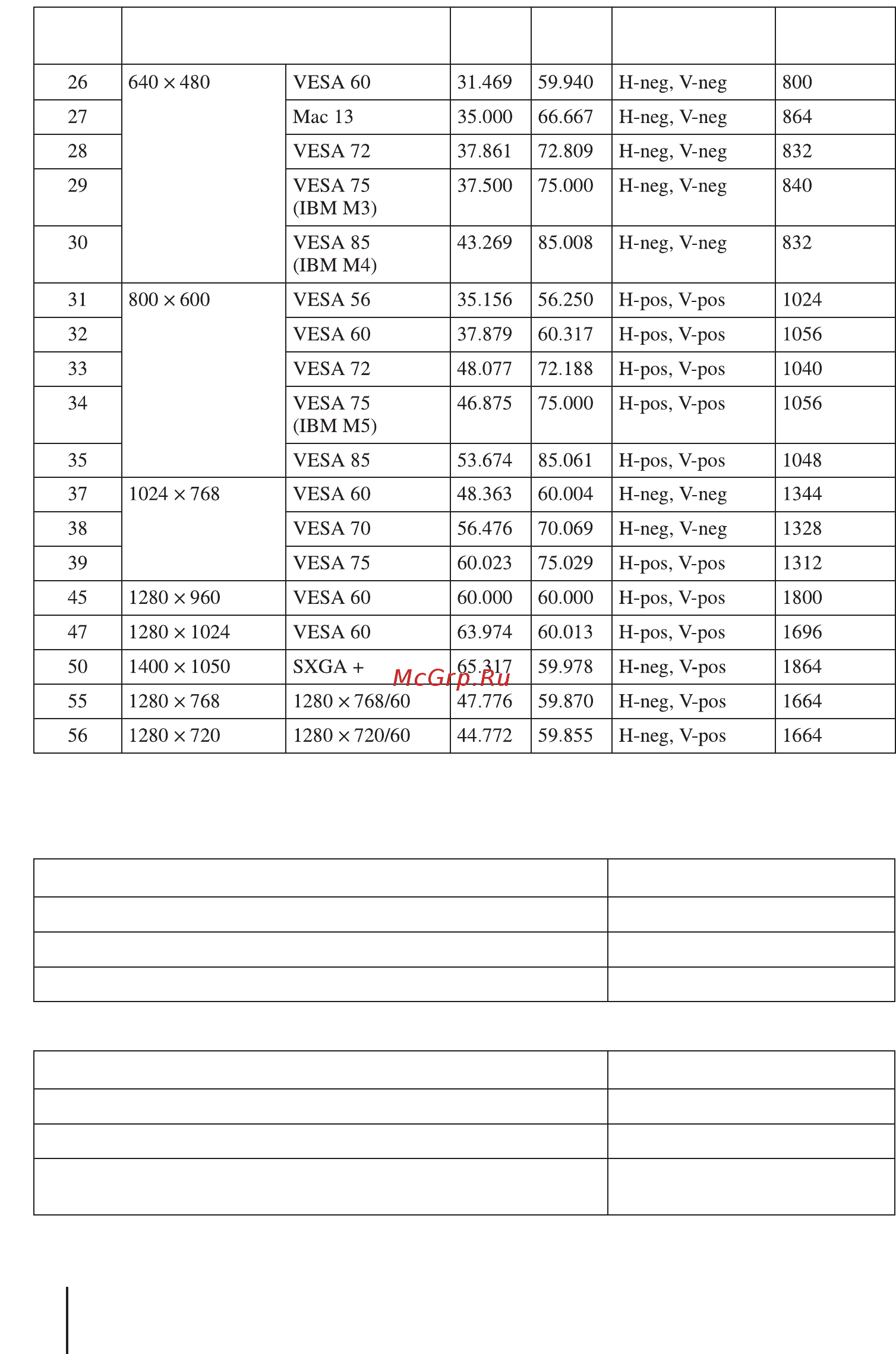

Номера пресетов для каждого входного сигнала
Аналоговый сигнал
Цифровой сигнал
* Некоторые подаваемые с компьютеров цифровые входные сигналы могут демонстриро
ваться с номером ячейки памяти компонентного сигнала или сигнала Video GBR.
№
пресета
Предварительно настроенный сигнал
(разрешение)
fH
(кГц)
fV
(Гц)
Синхронизация
Размер по
горизонтали
Сигнал Номер пресета
Компонентный сигнал (разъемы INPUT A и Y PB/CB PR/CR) C 3 по 11
Видеосигнал GBR (разъем INPUT A) C 3 по 11
Компьютерный сигнал (разъем INPUT A) 26, с 28 по 35, с 37 по 39, 55, 56
Сигнал Номер пресета
Компонентный сигнал (разъемы HDMI 1, 2) С 3 по 8, с 10 по 14, с 18 по 20
Видеосигнал GBR (разъемы HDMI 1, 2) С 3 по 8, с 10 по 14, с 18 по 20
Компьютерный сигнал (разъемы HDMI 1, 2) С 10 по 13*, 26, 32, 37, 45, 47,
50, 55
