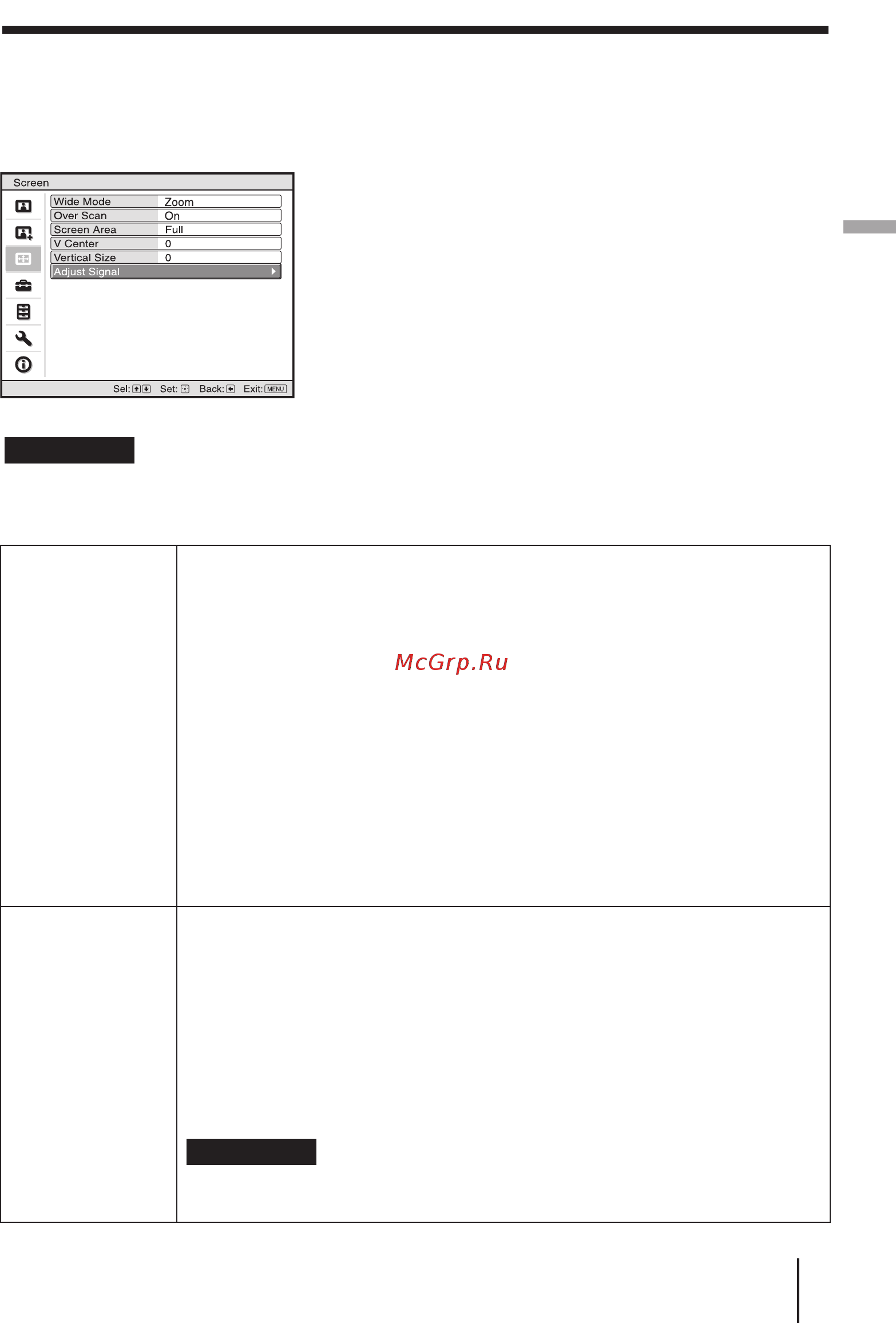

Использование меню
Меню Screen (экран)
Меню Screen используется для настройки входного сигнала. Оно позволяет
отрегулировать размер изображения, выбирать широкоэкранный режим и т.п.
В зависимости от типа входного сигнала некоторые настройки могут быть недоступны.
Подробная информация приводится в разделе «Входные сигналы и параметры регулировки/
настройки» (1 стр. 79).
Примечание
Wide Mode
(широкоэкранный
режим для
видеосигнала)
Позволяет настроить формат изображения, которое будет демонстриро$
ваться для текущего входного сигнала (1 стр. 33). Данный параметр
доступен только тогда, когда на вход подается видеосигнал (номера памяти
предварительной настройки с 3 по 14) (1 стр. 77).
Wide Zoom: Изображение формата 4:3 увеличивается для заполнения
всего экрана. Изображение в верхней и нижней части экрана будет
слегка обрезано.
Normal: Изображение формата 4:3 демонстрируется в центре экрана
и увеличивается для заполнения экрана по вертикали.
Full: В оригинальном формате демонстрируется изображение, сжатое
до формата 4:3. Если демонстрируется изображение в формате 4:3,
оно увеличивается по горизонтали для заполнения экрана 16:9.
Zoom: Изображение формата 16:9 увеличивается по вертикали и по
горизонтали в одинаковой пропорции для заполнения всего экрана.
Верхняя и нижняя часть изображения обрезаются.
Для выбора настройки нажимайте кнопку WIDE MODE на пульте ДУ.
Wide Mode
(широкоэкранный
режим для сигнала
компьютера)
Позволяет настроить формат изображения, которое будет демонстриро$
ваться для текущего входного сигнала (1 стр. 34). Данный параметр
доступен только тогда, когда на вход подается сигнал от компьютера.
Full 1: Изображение демонстрируется во весь экран без изменения фор
мата оригинального изображения.
Full 2: Изображение демонстрируется во весь экран.
Zoom: Изображение формата 16:9 увеличивается по вертикали и по го
ризонтали в одинаковой пропорции для заполнения всего экрана.
Верхняя и нижняя часть изображения обрезаются.
Для выбора настройки нажимайте кнопку WIDE MODE на пульте ДУ.
Если входной сигнал имеет формат изображения 16:9 или шире, данная
настройка фиксируется как Full 1.
Примечание
