85
Закрепление кронштейна для подвешивания проектора
PSS=H10
Подробная информация по закреплению проектора на потолке приводится в «Ру
ководстве по установке PSSH10 для дилеров». По вопросам установки обязатель
но проконсультируйтесь с квалифицированным специалистом Sony.
Ниже приводятся размеры, которые понадобятся для закрепления проектора на
потолке с использованием кронштейна PSSH10.

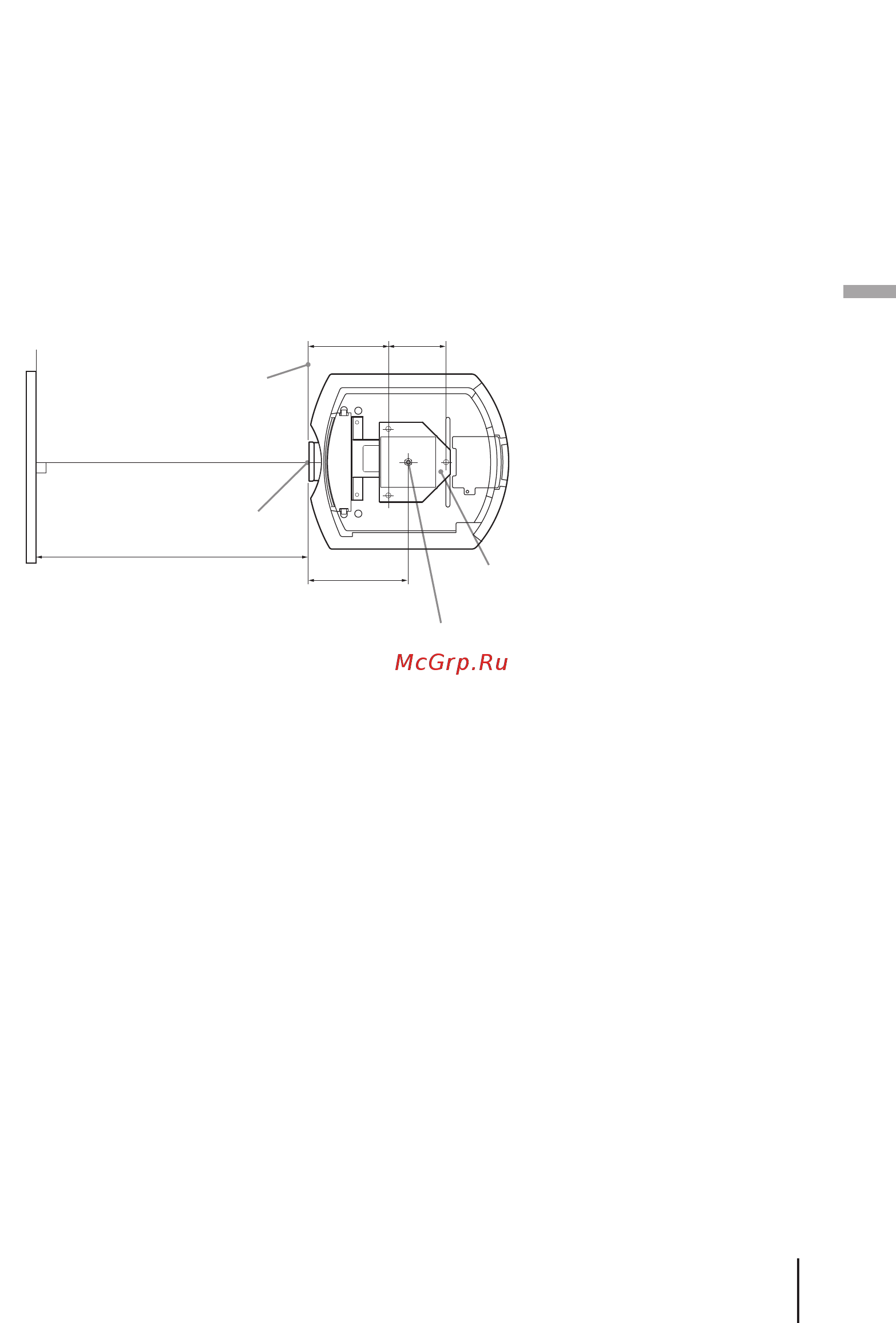

Вид сверху
Установите проектор так, чтобы центр объектива был расположен параллельно
центру экрана.
Другое
Передняя панель
проектора
Центр объектива
Верх кронштейна для
закрепления на потолке
Центр опорной стойки
(центр опорной стойки
отличается для разных
устройств)
Расстояние между экраном
и центром объектива
182,8 130
227,8
