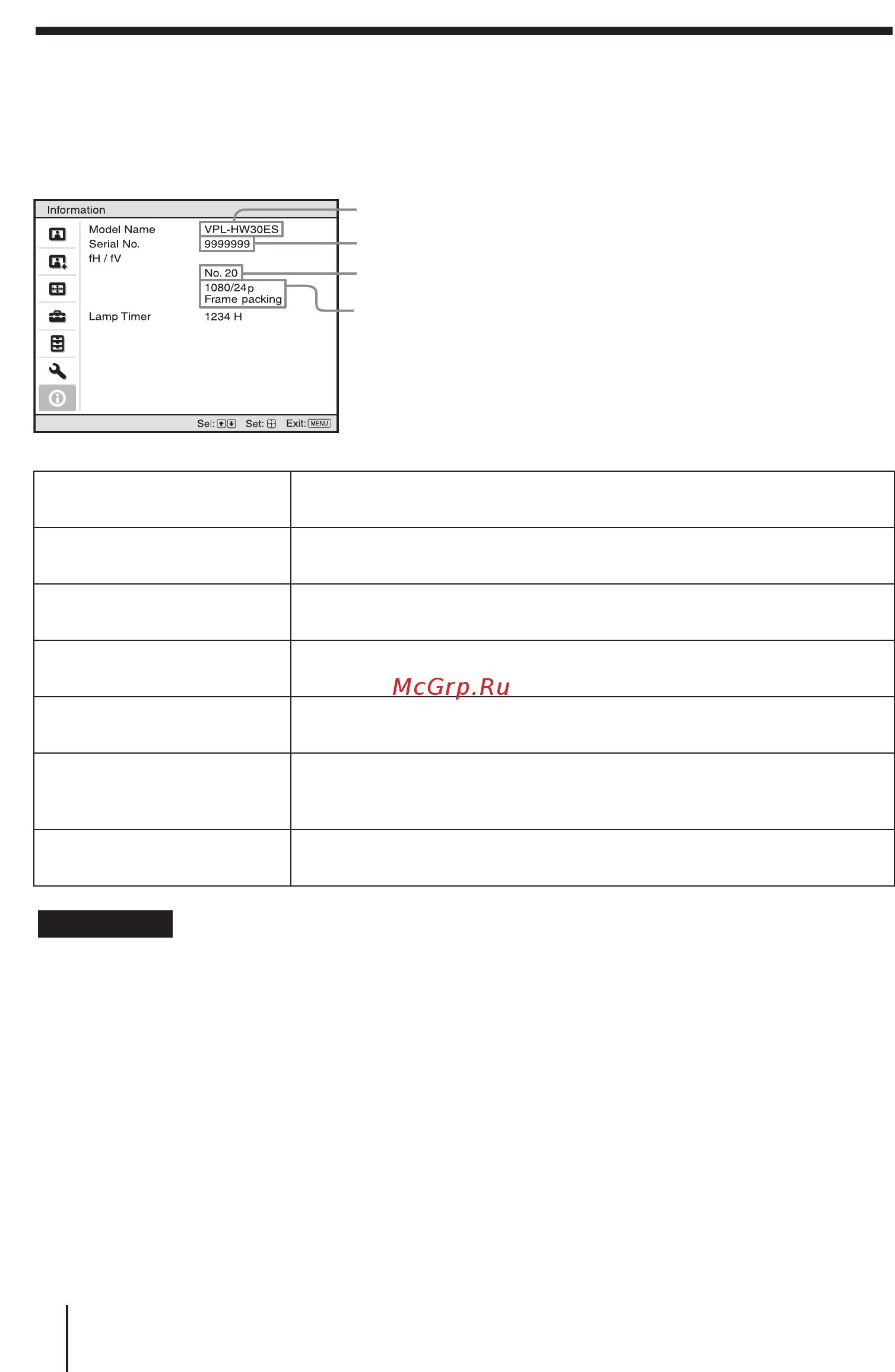

Меню Information (информация)
Меню Information позволяет посмотреть название модели, серийный номер, часто
ту кадровой и строчной развертки входного сигнала и суммарное время в часах ис
пользования лампы.
• В зависимости от используемого на проекторе входного сигнала значения fH (частота
строчной развертки) и fV (частота кадровой развертки) могут быть не показаны.
• Список демонстрируемых в данном меню параметров изменить невозможно.
Примечания
Номер предустановки
Тип сигнала
Серийный номер
Название модели: VPLHW30ES
Model name
(название модели)
Отображение названия модели (VPLVW30ES).
Serial No.
(серийный номер)
Отображение серийного номера.
fH
(частота строчной развертки)
Отображение частоты строчной развертки входного сигнала.
fV
(частота кадровой развертки)
Отображение частоты кадровой развертки входного сигнала.
Memory No.
(номер ячейки памяти)
Отображение номера ячейки памяти для входного сигнала.
Signal type
(тип сигнала)
Отображение типа входного сигнала. Если на вход поступают сиг
налы с информацией о трехмерном изображении, отображаются
тип входного сигналов и формат трехмерного изображения.
Lamp Timer
(срок службы лампы)
Отображение данных о продолжительности работы проекцион
ной лампы.
60
