59
Panel Alignment
Данная функция позволяет отрегулировать интервалы в цветах символов
или изображения.
Если установлена настройка On (включить), можно отрегулировать
параметры Adjust Color (отрегулировать цвет) и Pattern Color (цветной
растр).
Adjust Color: Позволяет назначить желаемый цвет для регулировки ин
тервалов в цветах. Выберите R (красный) или В (синий) для осущест
вления регулировки, базирующейся на G (зеленом).
Pattern Color: Если для параметра Adjust Color выбрано R (красный),
выберите R/G (красный и зеленый) или R/G/B (белый, все цвета).
Если для параметра Adjust Color выбрано B (синий), выберите B/G
(синий и зеленый) или R/G/B (белый, все цвета).

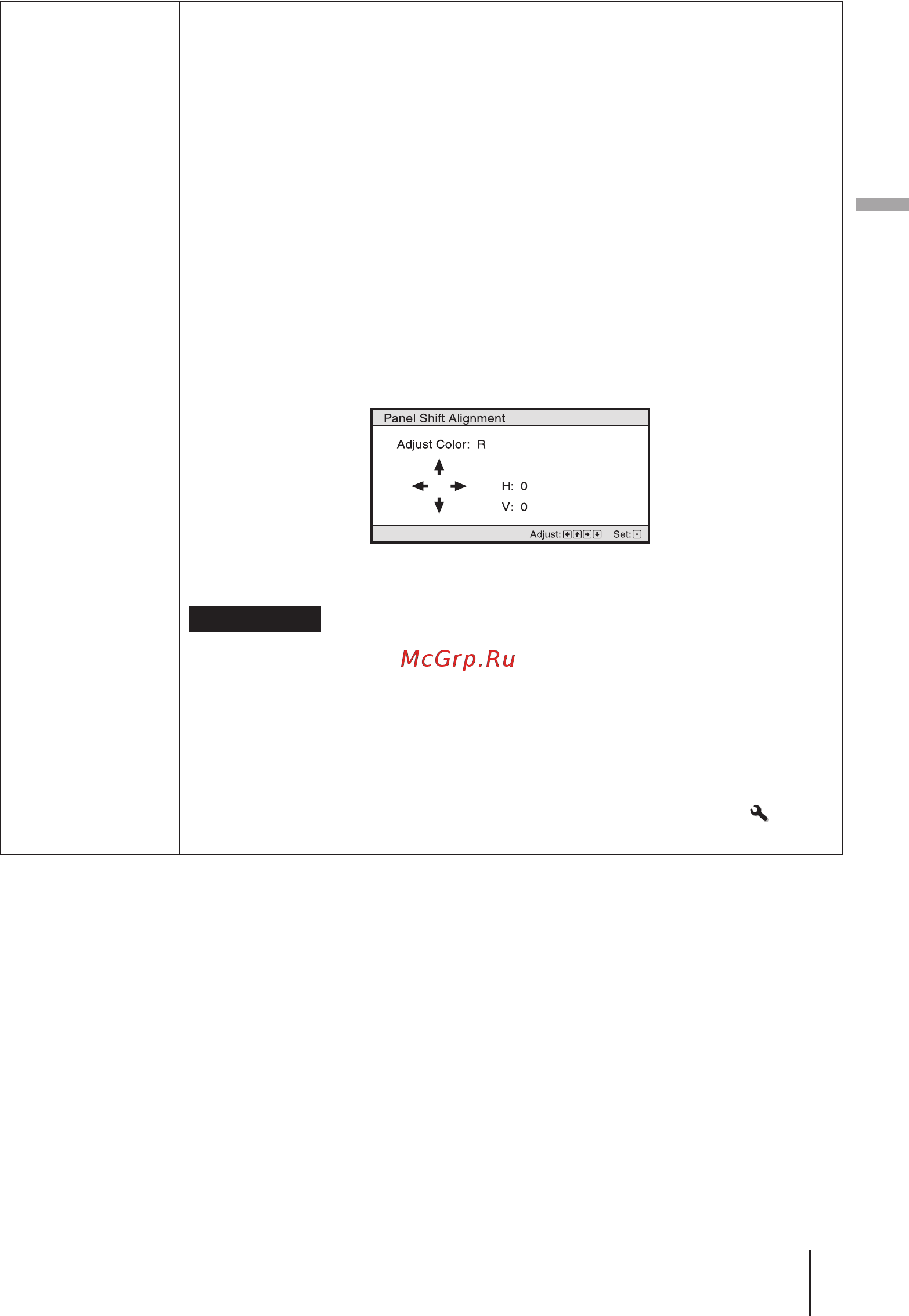

Adjust: Позволяет на экране Shift Adjust назначить настройки в горизон
тальном направлении (Н) с помощью кнопок < / , и в вертикаль
ном направлении (V) с помощью кнопок M / m. Выбранные при на
стройке параметра Adjust Color цвета можно регулировать с помощью
кнопок < / ,, M / m в каждом направлении.
Reset: Позволяет восстановить настройки по умолчанию.
В зависимости от выбранного выше режима регулировки может умень
шаться количество демонстрируемых элементов изображения. Кроме
того, цвета могут стать неравномерными или может измениться разре
шение.
Совет
Если после проведения описанных выше регулировок по кромке изо
бражения появятся цвета, отрегулируйте область демонстрируемого
изображения с помощью функции Blanking в меню Installation
(1 стр. 58).
Примечание
