Действие 3: Подключение проектора
На этапе подключения проектора обязательно сделайте следующее:
• Перед тем, как сделать любые соединения, выключите все соединяемое оборудо
вание.
• Для каждого соединения используйте подходящий кабель.
• Вставляйте штекеры всех кабелей надежно и до конца; плохое соединение может
привести к сбоям в работе или снижению качества изображения. При отсоедине
нии кабеля беритесь только за штекер, никогда не тяните за сам кабель.
• Обратитесь также к инструкциям по эксплуатации подключаемого оборудования.
Для соединения с оборудованием, имеющим выходные
разъемы HDMI
Для получения изображения более высокого качества соедините проигрыватель/
рекордер DVD, проигрыватель/рекордер BluRay Disc или PS3
®
, имеющий выход
HDMI, с входом HDMI на проекторе. Более того, если используется оборудование,
совместимое с функцией Control For HDMI, проектором можно управлять син
хронно с таким оборудованием. Более подробная информация приводится в меню
Function (1 стр. 55) и разделе «О функции Control For HDMI» (1 стр. 62).

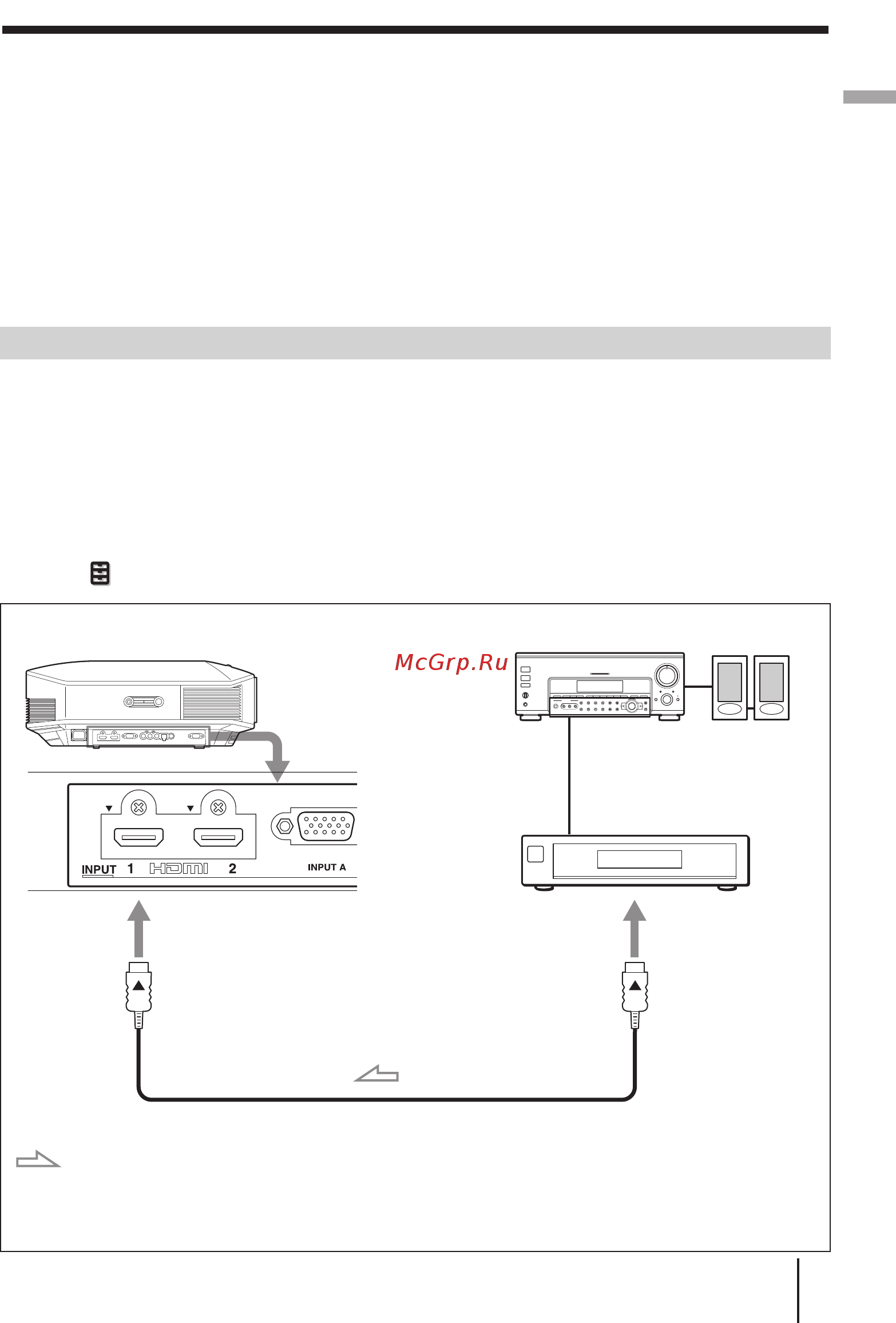

Соединение с кассетным видеомагнитофоном
Кабель HDMI (не прилагается)
: направление видеосигнала
Правая панель проектора
Оборудование с разъемами
выхода HDMI
К выходу HDMI
AVусилитель
Динамики
Если предполагается использовать приобретаемый
отдельно кабель HDMI, выбирайте только кабель
HDMI компании Sony или другой кабель, имеющий
логотип HDMI.
Подключения и подготовка
