Выбор расстояния между проектором и экраном во время установки зависит от
размера экрана и того, используются ли функции сдвига объектива.

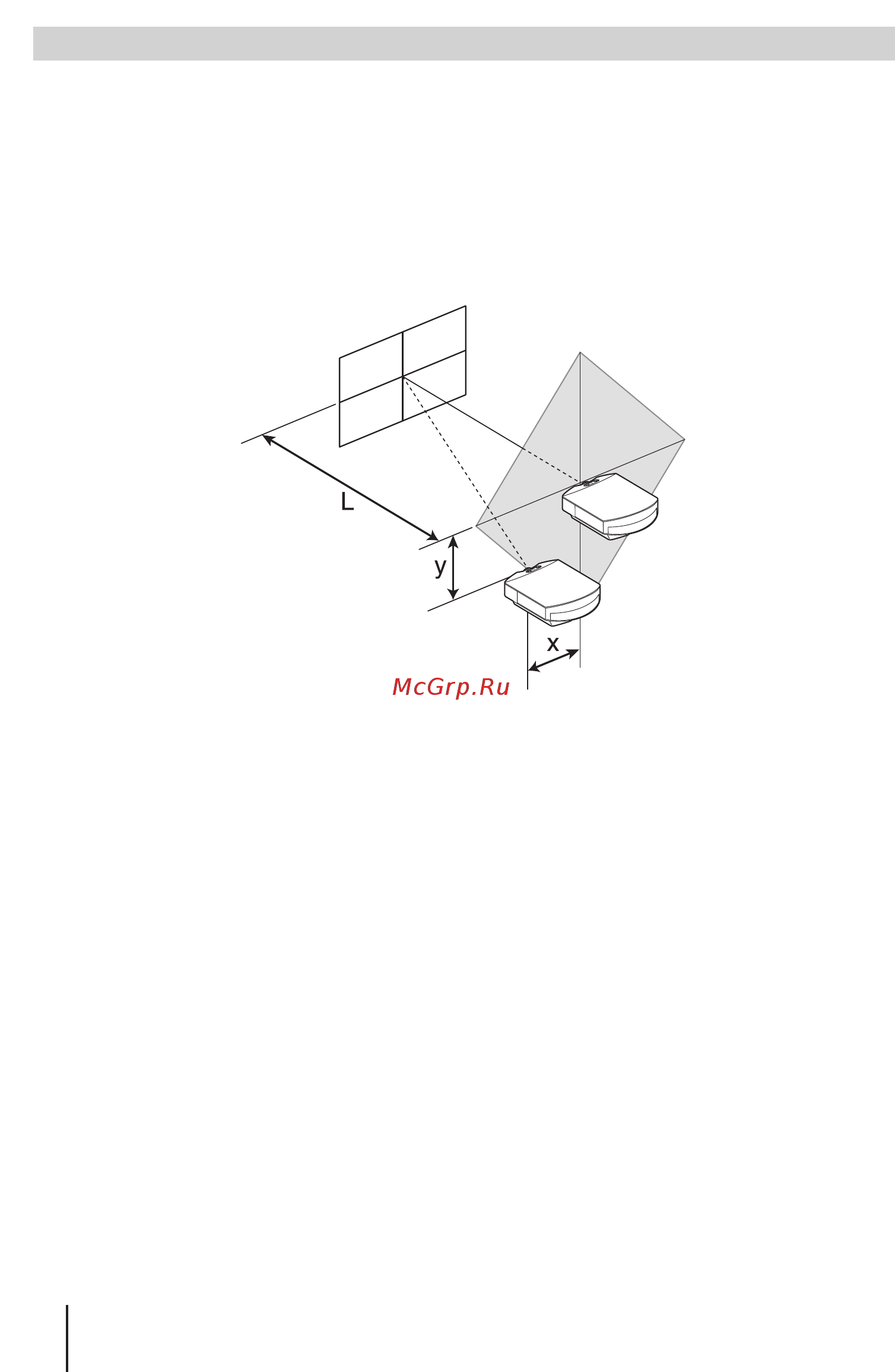

1 Выберите место для установки проектора и экрана.
Для получения изображения хорошего качества необходимо расположить
проектор таким образом, чтобы центр его объектива находился в пределах
зоны, выделенной на рисунке серым цветом.
Для справки используйте значения L, x и y из таблиц на стр. 15 или 16.
* Место установки без использования сдвига объектива (х = 0, у = 0)
** Пример места установки с использованием сдвига объектива (х, у)
L: Расстояние между экраном и передней частью объектива проектора.
х: Расстояние по горизонтали между центром экрана и центром объектива
проектора.
у: Расстояние по вертикали между центром экрана и центром объектива
проектора.
Установка проектора на потолке описывается в разделе «Установка
на потолке» (1 стр. 83).
Подробное описание функции сдвига объектива приводится в разделе «Дей
ствие 2: Настройка положения изображения» (1 стр. 20).
