23
Подключения и подготовка

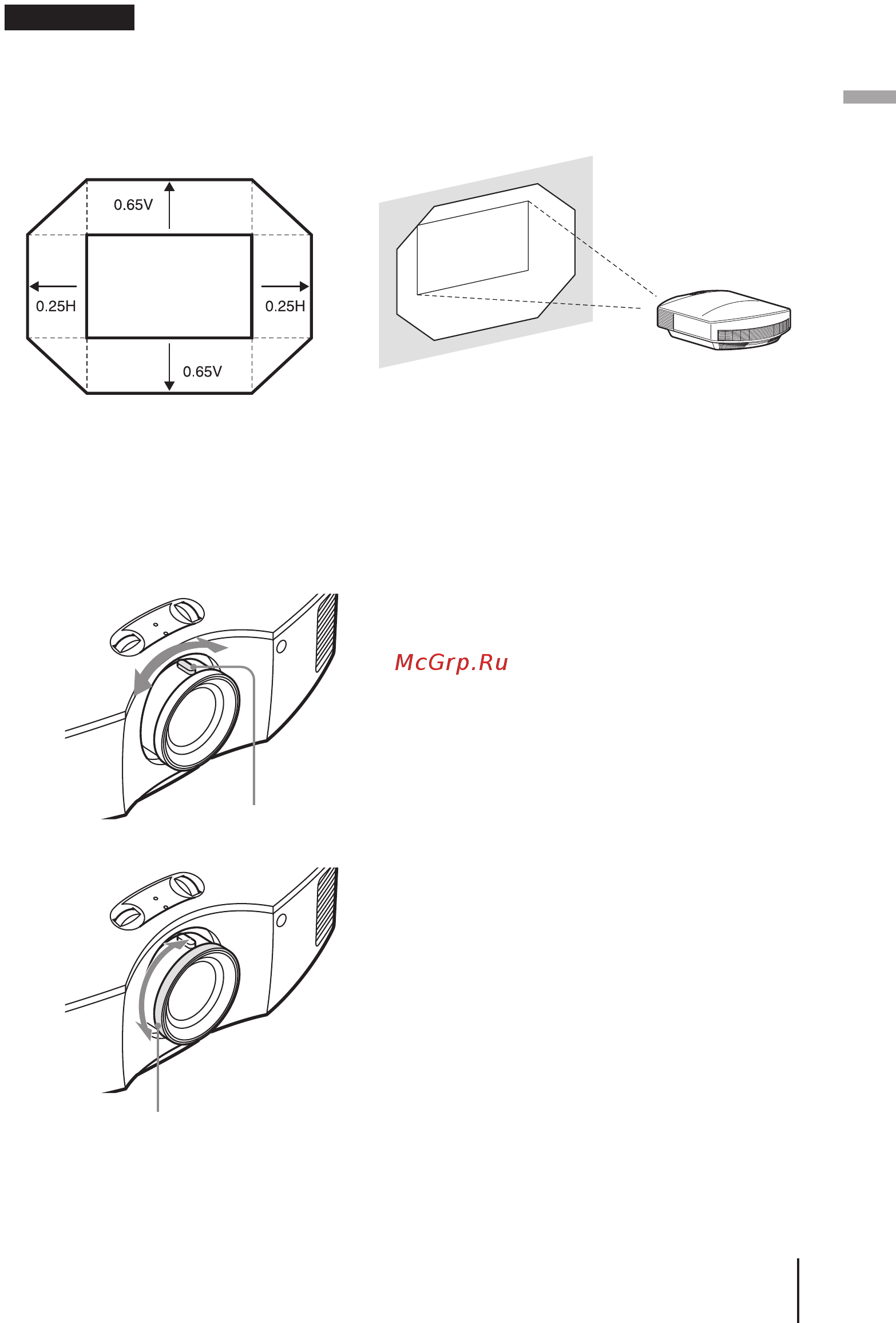

• Проецируемое на экран изображение можно перемещать только в пределах восьмиуголь
ной зоны, показанной на рисунке ниже. Также обратитесь к разделу «Расположение проек
тора и экрана» (1 стр. 16).
• В случае одновременного перемещения изображения и по горизонтали, и по вертикали,
расстояние смещения проецируемого изображения на экране зависит от степени сдвига
объектива. Более подробная информация приводится в таблице на стр. 17 или 18.
Примечание
Регулятор зума
Кольцо фокусировки
Диапазон перемещения
проецируемого изображения
H: Ширина проецируемого изображения
V: Высота проецируемого изображения
Проецируемое
5 Отрегулируйте размер изобра=
жения с помощью регуляторa
зума.
6 Отрегулируйте фокус изобра=
жения с помощью кольца
фокусировки.
