33
Проецирование

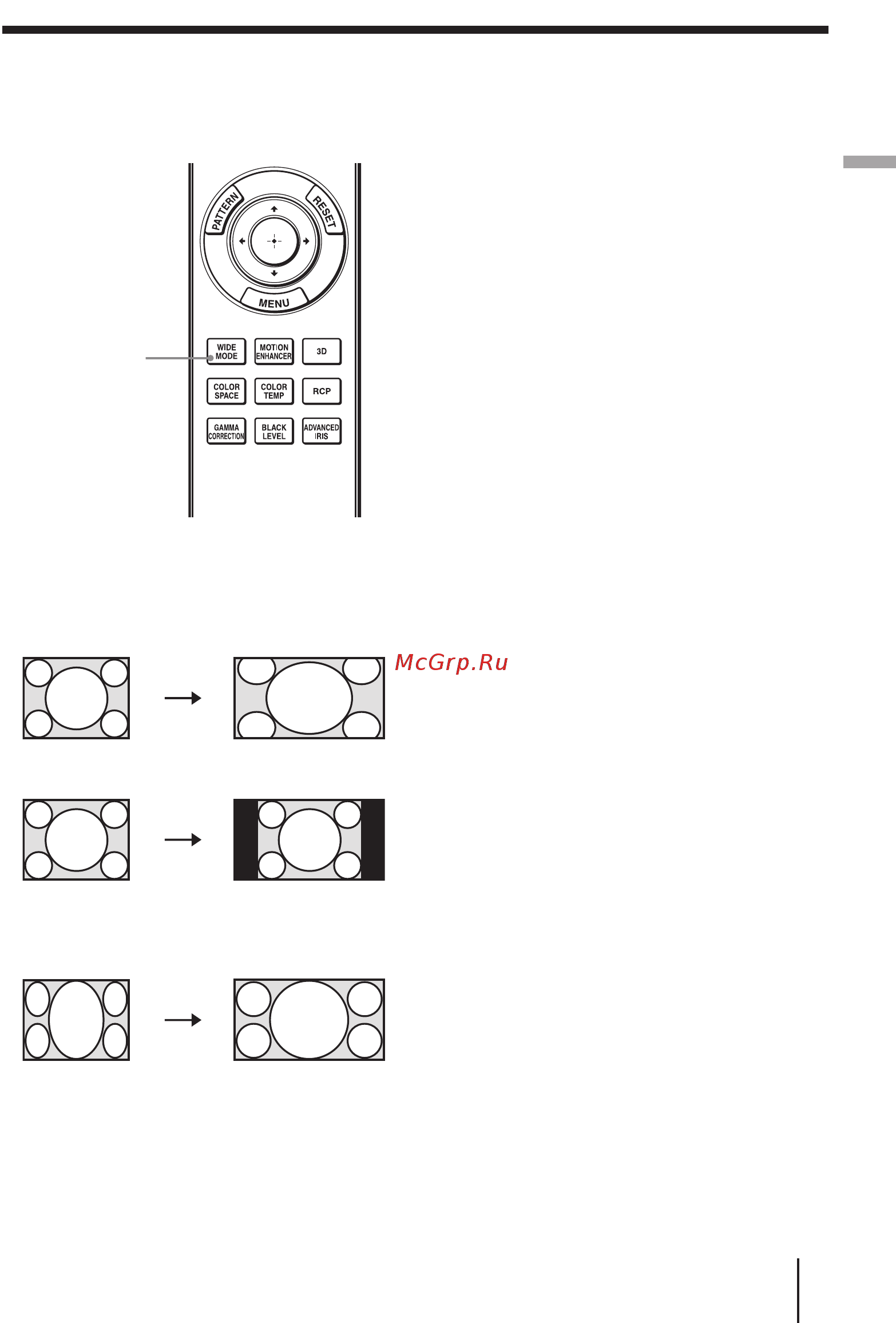

Выбор режима широкоэкранного изображения
В зависимости от поступающего на проектор видеосигнала, изображение можно
просматривать в различных широкоэкранных режимах.
Нажмите WIDE MODE.
Последовательные нажатия данной
кнопки позволяют выбирать настройку
режима Wide Mode.
Также настройку можно выбрать в ме
ню (1 стр. 51).
Wide Zoom (Если на вход
поступает видеосигнал)
Изображение в формате 4:3 увеличивает
ся для полного заполнения экрана.
Верхняя и нижняя части изображения
незначительно отсекаются.
Normal (Если на вход
поступает видеосигнал)
Изображение в формате 4:3 отображает
ся в середине экрана и увеличивается
для заполнения экрана по вертикали.
Full (Если на вход поступает
видеосигнал)
Изображение, сжатое до формата 4:3,
отображается с первоначальным соот
ношением сторон. При воспроизведе
нии изображения в формате 4:3 изобра
жение расширяется по горизонтали для
заполнения экрана формата 16:9.
Совет
Сжатие: Первоначальное изображение
в формате 16:9, записанное со сжатием по
горизонтали до изображения в формате 4:3.
Кнопка
WIDE MODE
Первоначальное
При использовании
функции Wide Mode
Со сжатием
