21

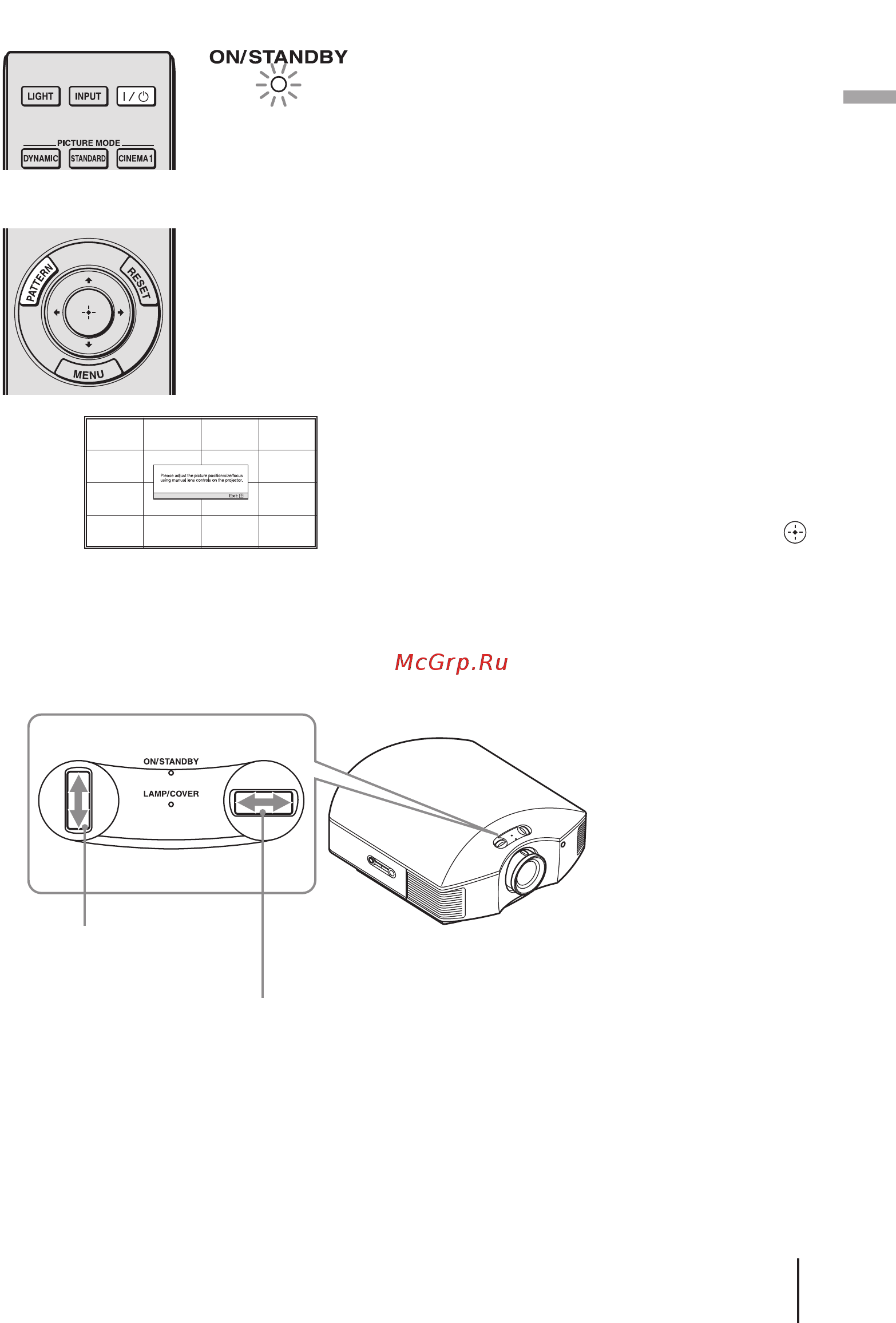

2 Чтобы включить проектор,
нажмите на переключатель
?/1 (ON/STANDBY).
Индикатор ON/STANDBY будет
мигать зеленым цветом некоторое
время, затем будет гореть зеленым
цветом постоянно. Когда индикатор
ON/STANDBY мигает, на экране
мигает надпись «Starting...» (запуск).
3 Для проведения регулировки
необходимо вывести на экран
тестовое изображение.
Чтобы вывести на экран тестовое
изображение, нажмите кнопку
PATTERN на пульте ДУ.
Совет
Тестовое изображение демонстрируется
в течение 1 минуты. Чтобы убрать тесто
вое изображение с экрана до истечения
этого времени, нажмите на кнопку .
4 Для настройки позиции изо=
бражения поворачивайте оба
регулятора сдвига объектива.
В течение некоторого
времени (десятки
секунд) индикатор
мигает зеленым,
затем горит зеленым
постоянно
Для регулировки
позиции по вертикали
Для регулировки позиции по горизонтали
Подключения и подготовка
