c)Smontarelevalvoleelesedi(5)conl’ausiliodiun

cacciavite.

d) Controllare lo stato dei componenti e sostituire quelli

usurati.

AVVeRTeNZA

• Adognismontaggiosiconsigliadisostituiretutteleguarnizionidellevalvole.

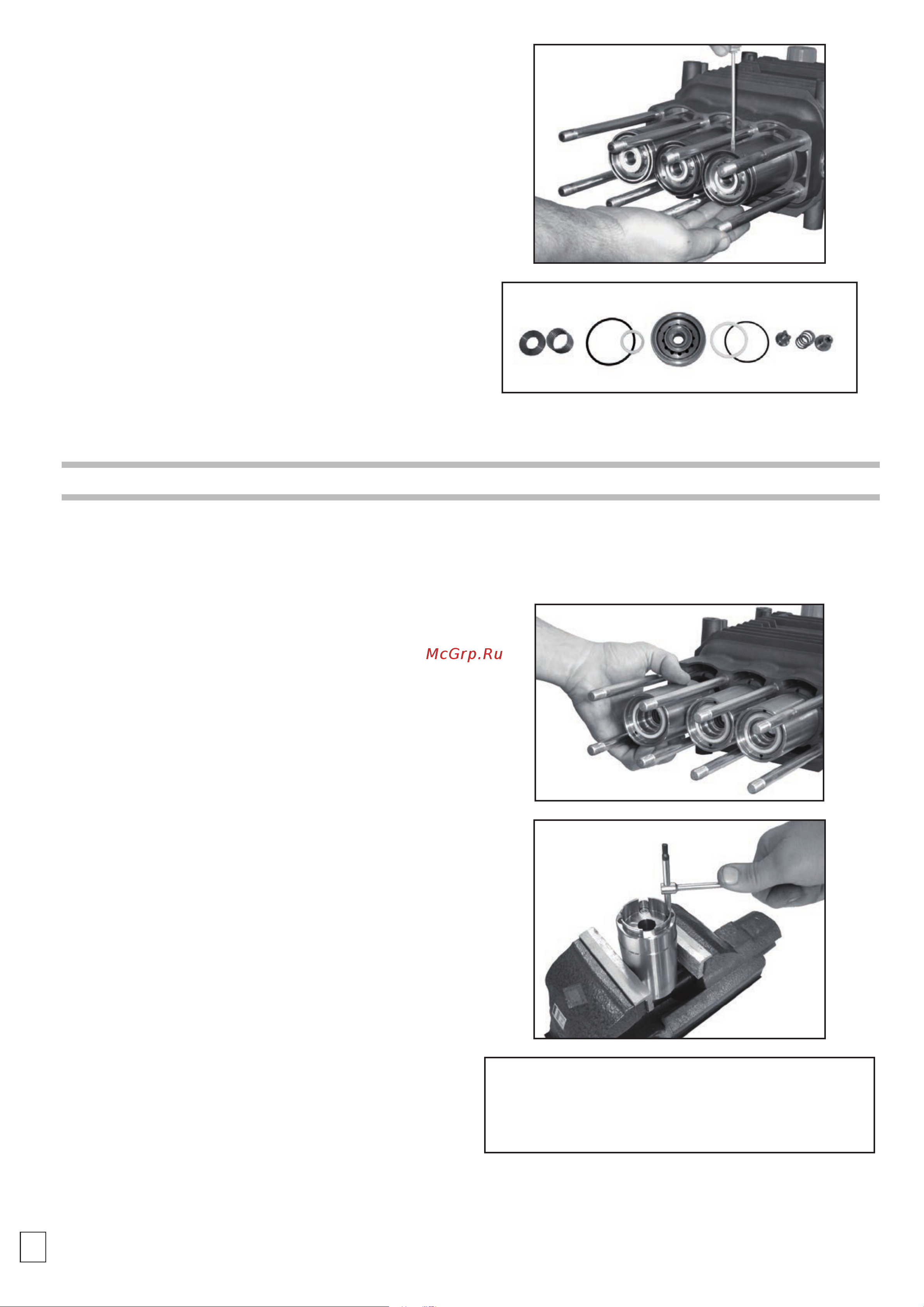

MANUTeNZIONe STRAORdINARIA - SMONTAGGIO GRUppO pOMpANTe

In presenza di anomale oscillazioni sul manometro di mandata e/o cali di pressione, si rende necessario procedere

al controllo delle guarnizioni di alta e bassa pressione. Si consiglia di contrassegnare ogni supporto guarnizione, in

modo tale che possano essere rimontati nello stesso ordine e posizioni originali.

Perlanumerazionedeicomponenti,sifacciariferimentoall’esplosodiFig.3.

a) Smontare la parte idraulica come descritto al precedente paragrafo.

b) S lare i supporti guarnizione (7), facendo attenzione a

non danneggiare i pompanti.

c) Posizionare i supporti guarnizione in morsa, facendo

attenzione a non danneggiarli; svitare le viti (11) e

smontare i supporti.

d) Controllare lo stato dei componenti e sostituire quelli

usurati.

e) Ingrassare con grasso al silicone le guarnizioni di bassa pressione (8).

f) Ingrassare con grasso gra tato le guarnizioni di alta pressione (12).

AVVeRTeNZA

• Adognismontaggiosiconsigliadisostituiretuttiglio-ringeleguarnizionidialtaebassapressione.
