HPP CH 18/500 (1000 об/мин) [7/76] Collegamento idraulico
![HPP CH 18/500 (1000 об/мин) [7/76] Collegamento idraulico](/views2/1805191/page7/bg7.png)
7
cOLLeGAMeNTO IdRAULIcO

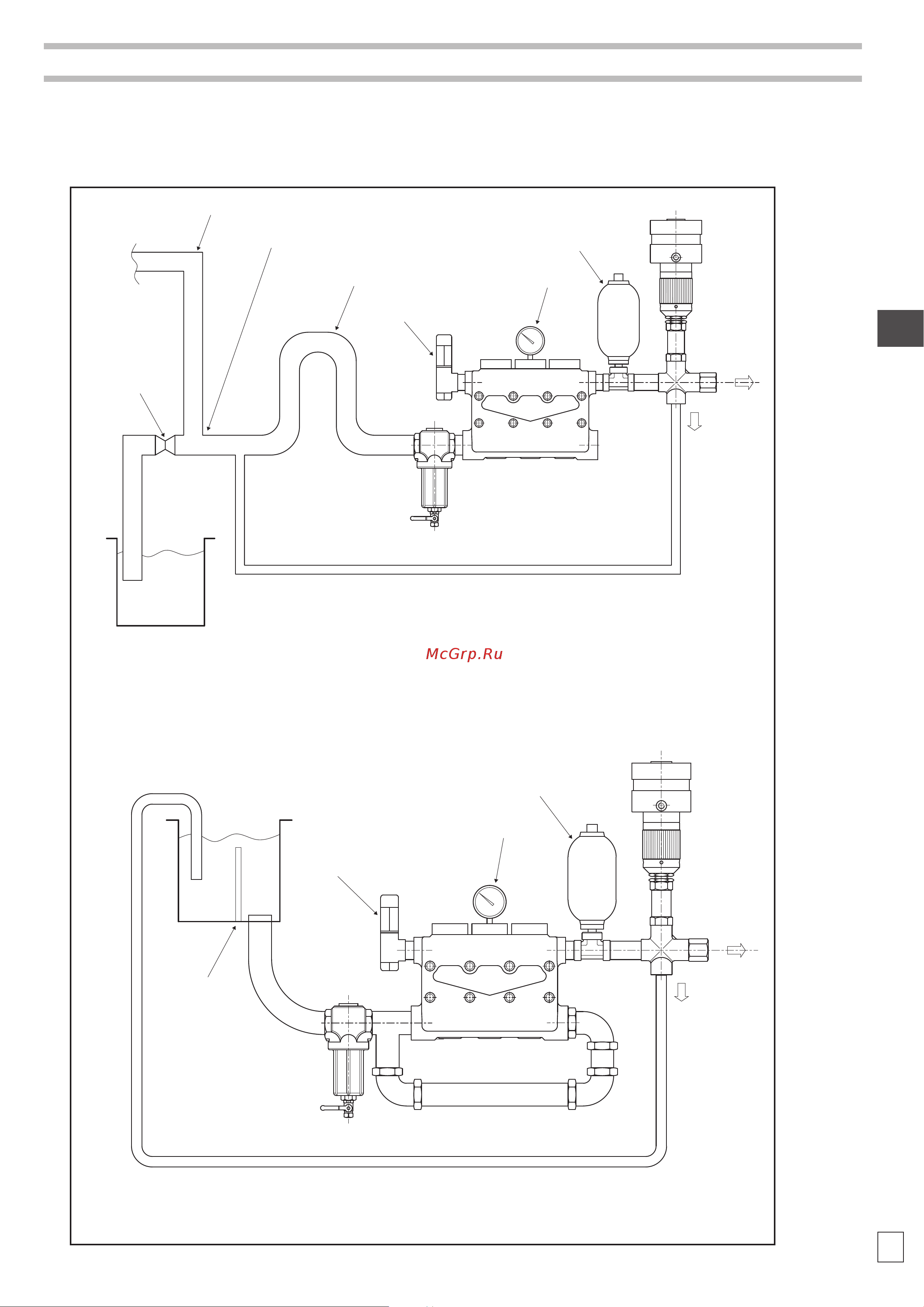

Per i collegamenti idraulici di aspirazione, mandata e by-pass, si faccia riferimento alla Fig. 2, ove è rappresentata la
schematizzazione generica di una possibile installazione della pompa.
AVVeRTeNZA
• Ingrassettosonoillustratiiprincipalierroridiimpiantochedebbonoessereevitati.
paratia
serbatoio
serbatoio
ltro
linea by-pass
testata pompa
valvola
manometro
accumulatore
valvola di sicurezza
RICIRCOLO BY-PASS IN ASPIRAZIONE
CONNESSIONI A "T"
CURVE A 90°
RIDUZIONI
DIAMETRO
BATTENTE NEGATIVO
valvola
ltro
accumulatore
manometro
testata pompa
serbatoio
CURVE A "U" ROVESCIATA
valvola di sicurezza
SI
NO
OUT
BY-PASS
OUT
BY-PASS
fig. 2
IT
