64

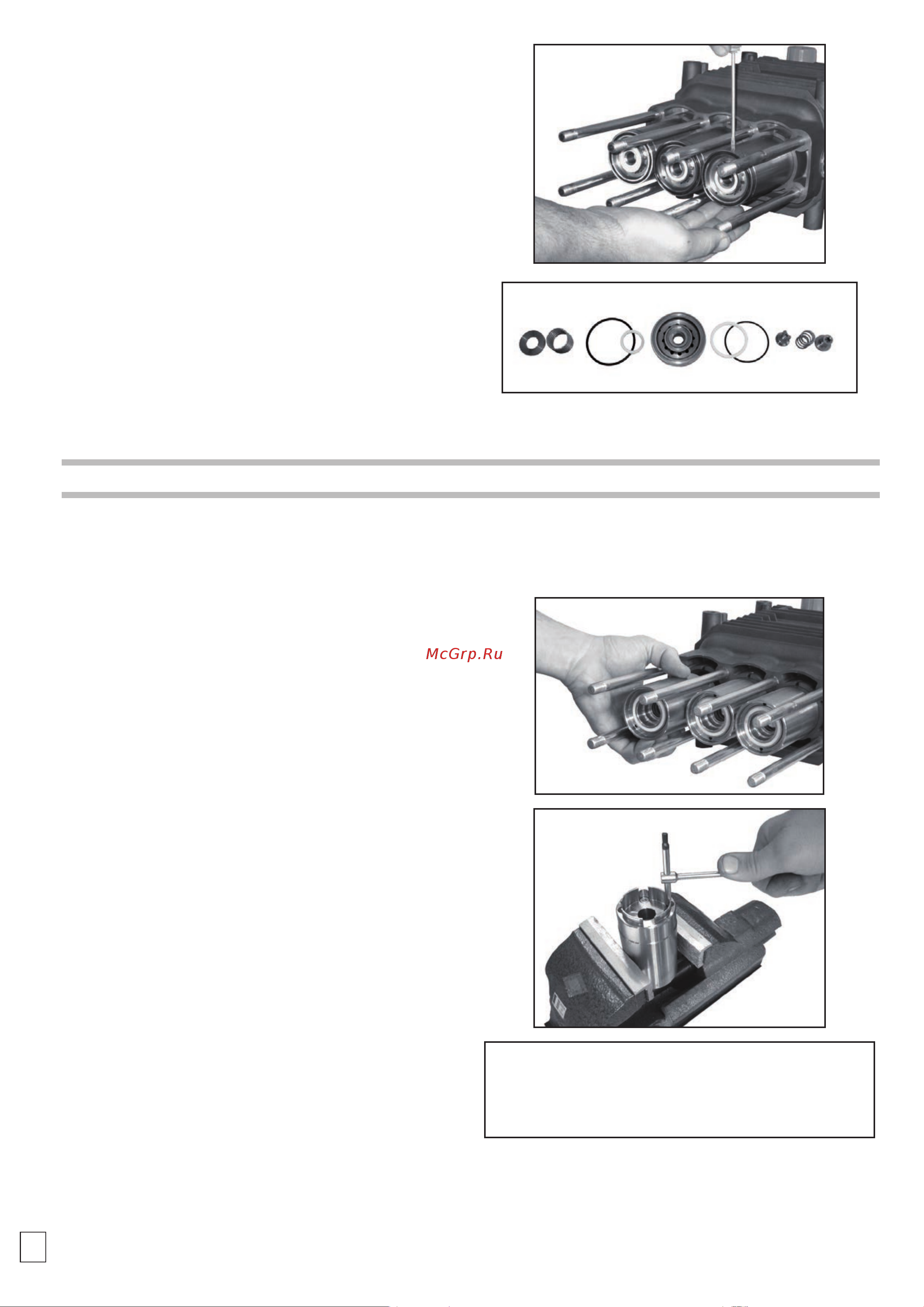

c) Демонтируйте клапаны и гнезда (5) при помощи
отвертки.
d) Проверьте состояние компонентов и замените
изношенные части.
ПРЕДУПРЕЖДЕНИЕ
• Прикаждомдемонтажерекомендуетсязаменитьвсеуплотненияклапанов.
ЭКСТРЕННОЕ ТЕХОбСЛУЖИВАНИЕ - ДЕмОНТАЖ НАСОСНОГО УЗЛА
При наличии аномальных колебаний на манометре подачи или падений давления, необходимо проверить
прокладки высокого и низкого давления. Рекомендуется пометить каждый суппорт прокладки, чтобы они могли
быть вновь установлены в том же порядке и в первоначальное положение.
Нумерация компонентов указана на схеме на Рис. 3.
a) Демонтируйте гидравлическую часть, как описано в предыдущем параграфе.
b) Снимите суппорты прокладок (7), так, чтобы не
повредить поршни накачивания.
c) Поместите суппорты прокладок в зажим, соблюдая
осторожность, чтобы не повредить их; отвинтите
винты (11) и демонтируйте суппорты.
d) Проверьте состояние компонентов и замените
изношенные части.
e) Смажьте при помощи силиконовой пластичной смазки прокладки низкого давления (8).
f) Смажьте при помощи пластичной смазки с графитом прокладки высокого давления (12).
ПРЕДУПРЕЖДЕНИЕ
• Прикаждомдемонтажерекомендуетсязаменятьвсеуплотняющиекольцаипрокладкивысокогоинизкого
давления.
