HPP CH 18/500 (1000 об/мин) [74/76] 特别保养 重新装配液压部件和泵
![HPP CH 18/500 (1000 об/мин) [74/76] 特别保养 重新装配液压部件和泵](/views2/1805191/page74/bg4a.png)
74
警告
• 每次拆卸泵时，我们建议更换所有O型圈和高低压密封圈。
特别保养——重新装配液压部件和泵
部件号参见爆炸图（图3）。

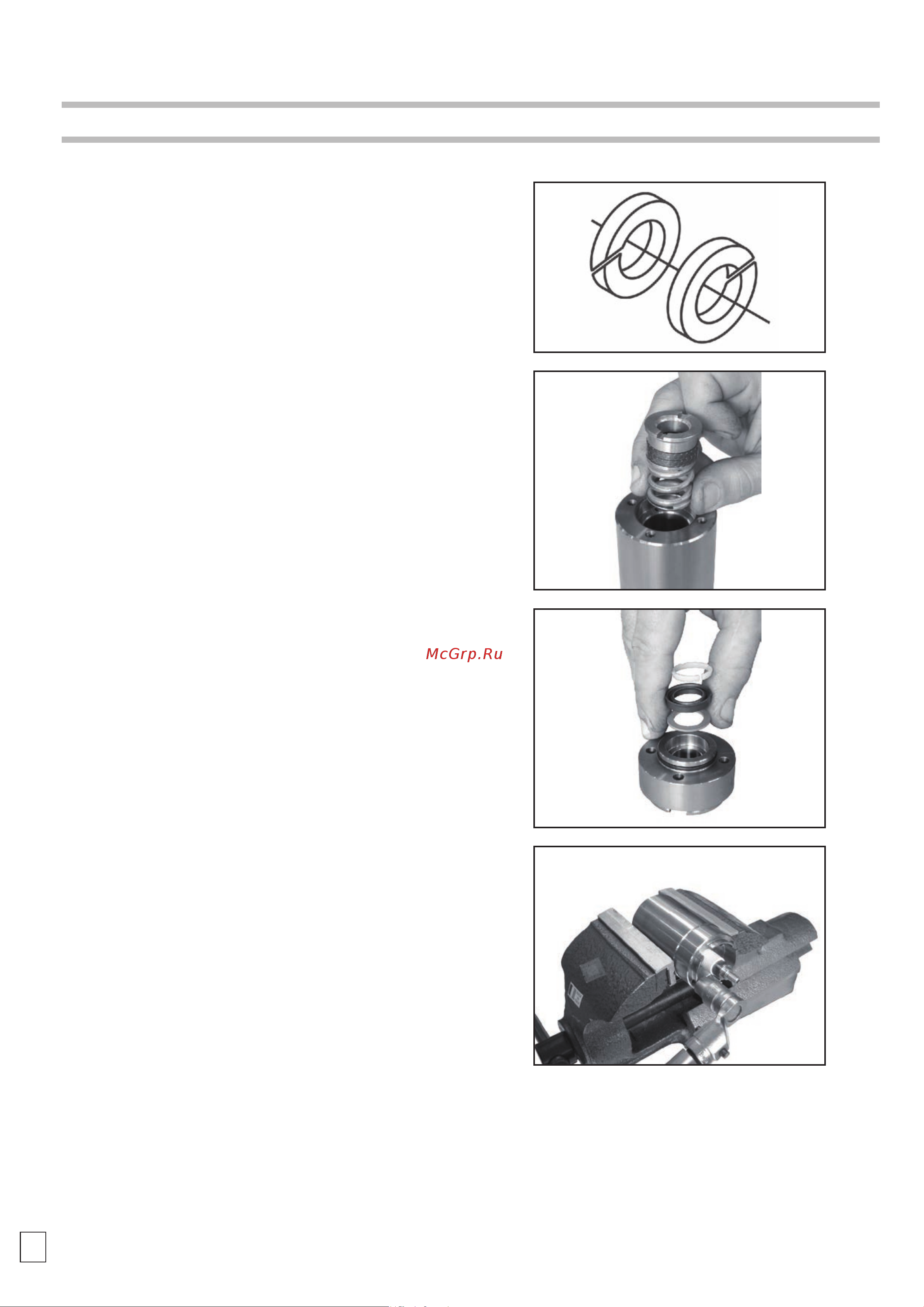

a) 将密封圈（12）依次插入密封座（6）内，端部错
开180°。唯有这种安装方式，才能保证密封圈的密
封性。
b) 将密封圈和相应的密封环（13）装入密封座（6）。
c) 将低压密封圈（8）装在后密封座（9）上。
d) 用螺丝（11）装配后密封座（9）。插入活塞
（14），校直密封圈，以规定的扭矩拧紧螺丝
（11），然后移开活塞。
