69
声明保证设备满足了这些安全要求。
• 用适当的防护装置保护运动部件，特别注意滑轮部件。
•
泵的安装位置应便于安全的清洁保养操作。擦清漏水、排水、水管保养等产生的水流。
•
泵水平安装，且须在水平面上运行（最大倾斜角3°~5°）。
•
泵须稳定牢固。支撑面平坦坚固，以避免泵和发动机不处在一直线上，防止运行中产生振动。用泵曲轴箱
内的4个固定螺栓固定泵。尺寸要求参见图1。
•
本型号水泵属于正排量泵，所以必须配套泄压阀/调压阀以及安全阀。
警告
• 校直发动机和泵。特别留意滑轮以及柔性连接驱动（最大允许偏斜3°）
•
对于滑轮部件，可能有必要降低容许性能。在这种情况下，请联系制造商的服务部门。
•

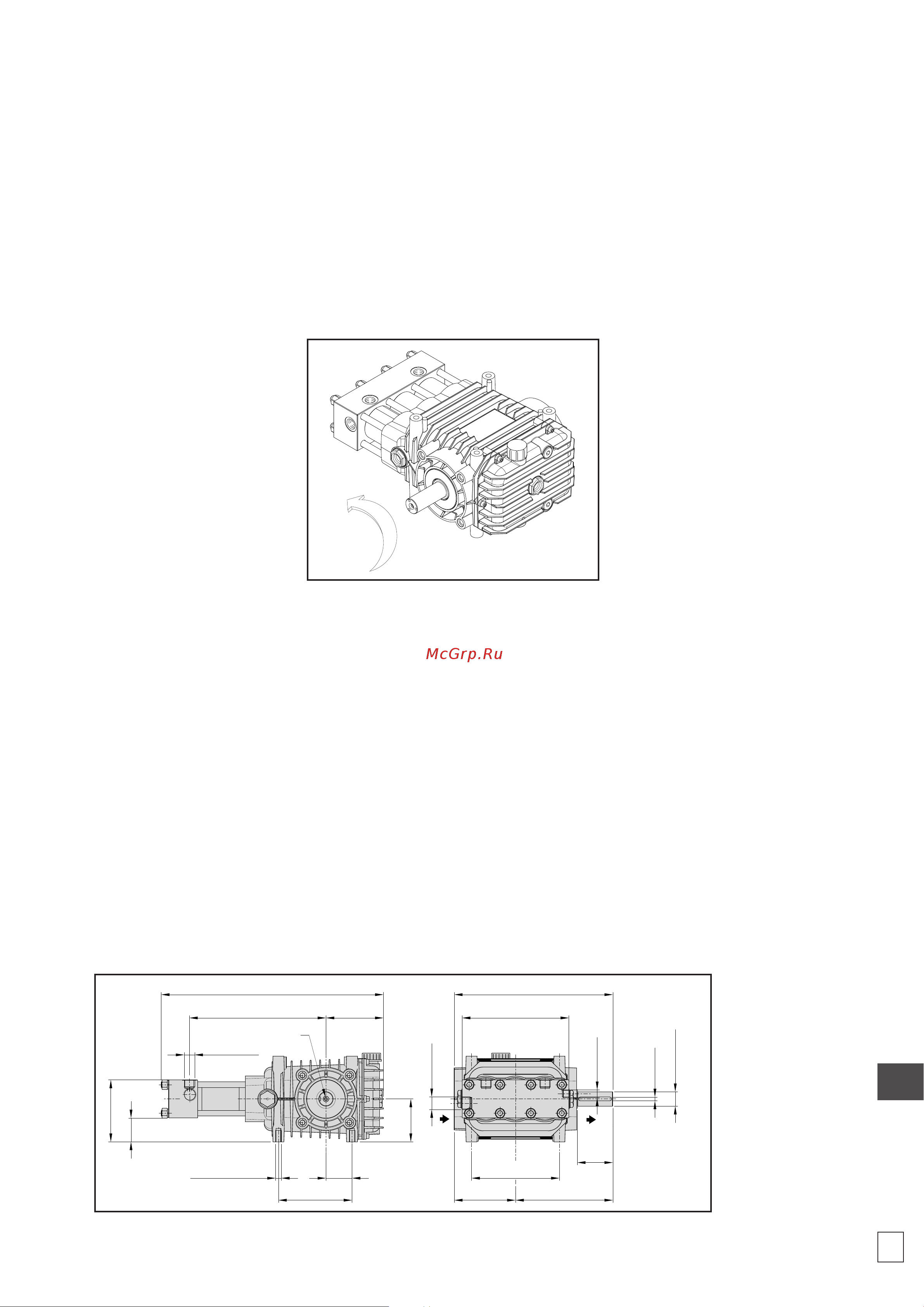

确保转向正确，与图示方向相同：
OIL
• 泵的应用须确保运行中油温不超过80 °C/176 °F。
•
若泵外表面油漆，需避开泵头和曲轴箱间的排水区以及PTO防油挡板。
主要尺寸参见图1.
CH系列泵包括多个型号，适应不同用途的需要：
•
实心轴；
•
实心贯穿轴；
•
可用于SAE C型4孔液压马达
若
专业技术人员有需要，制造商的售后服务处可提供如下相关信息：
•
确定最适当的应用以及正确使用所需的信息；
•
连续运行（若必要）注意事项相关信息；
•
重载用途相关的特别信息。
泵的应用必须始终遵从机械工程最佳惯例的要求。
OUT
IN
185
129 205
334
75
225
Ø30 js6
8 H8
M8 ut.25
121287.5
468
50
130
155
55
M12 n°4 fori
ut.25
90
1/2"G n° 2 fori
3/8"G
3/4"G
图 1
CN
