HPP CH 18/500 (1000 об/мин) [11/76] Manutenzione straordinaria rimontaggio parte idraulica e gruppo pompante
![HPP CH 18/500 (1000 об/мин) [11/76] Manutenzione straordinaria rimontaggio parte idraulica e gruppo pompante](/views2/1805191/page11/bgb.png)
11

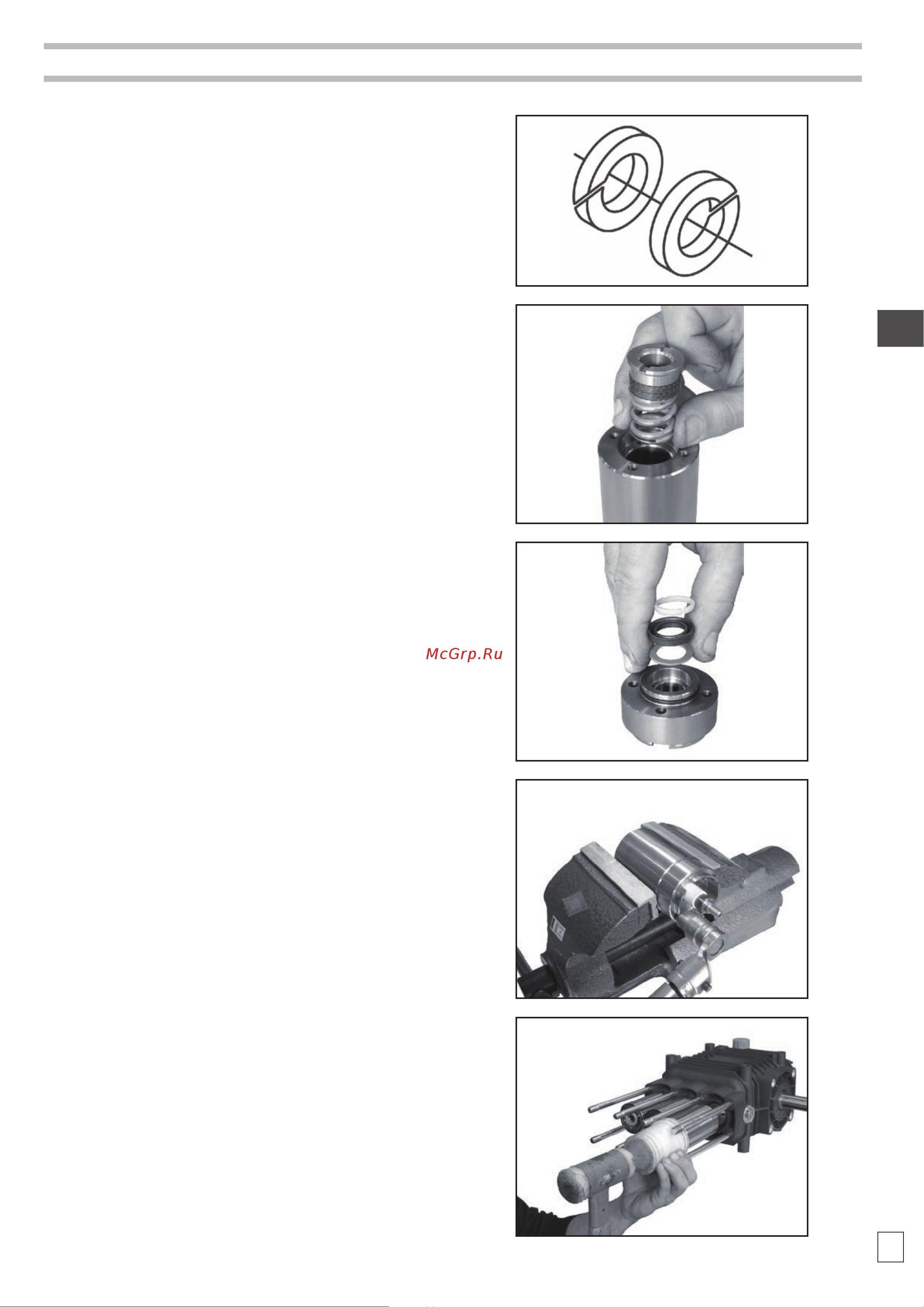

MANUTeNZIONe STRAORdINARIA - RIMONTAGGIO pARTe IdRAULIcA e GRUppO pOMpANTe
Perlanumerazionedeicomponenti,sifacciariferimentoall’esplosodiFig.3.
a)Montareleguarnizioni(12)inserendoleunodopol’altra
all’internodelsupporto(6),conleestremitàsfalsatedi
180°: solo inserendo le guarnizioni in questo modo si
garantisce una corretta tenuta.
b)Montareleguanizioniedirispettivianelli(13)all’interno
del supporto (6).
c) Montare la guanizione di bassa pressione (8) sul
supporto posteriore (9).
d) Montare il supporto posteriore (9) con le viti (11); in lare
il pistone (14) per eseguire il corretto allineamento delle
tenute; serrare le viti (11) alla coppia prescritta; s lare il
pistone.
e) Montare i supporti sul corpo pompa (10), facendo
attenzione a non danneggiare i pistoni (14) e le
guarnizioni (12).
IT
