65

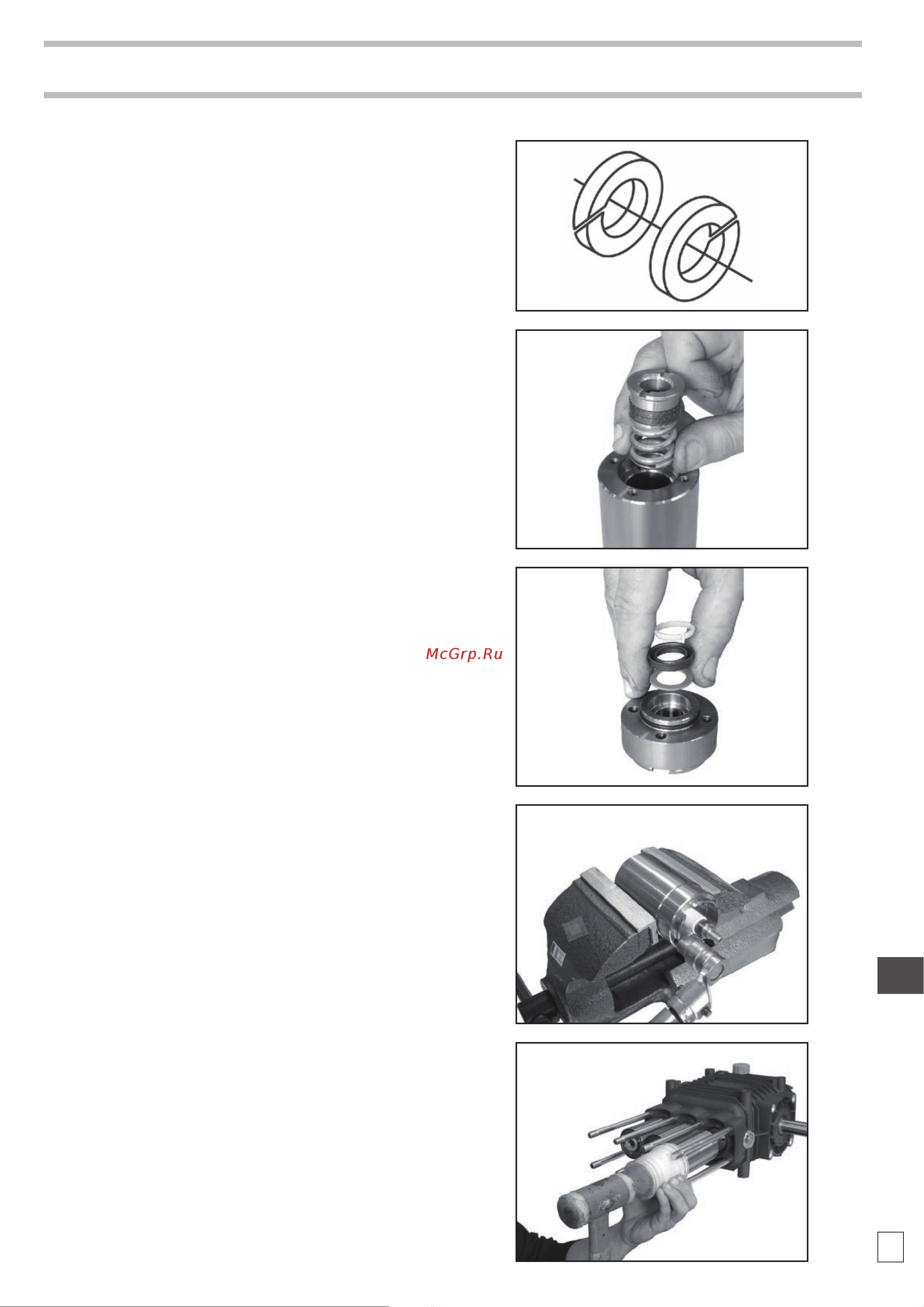

ЭКСТРЕННОЕ ТЕХОбСЛУЖИВАНИЕ - ОбРАТНЫЙ мОНТАЖ ГИДРАВЛИчЕСКОЙ чАСТИ И
НАСОСНОГО УЗЛА
Нумерация компонентов указана на схеме на Рис. 3.
a) Монтируйте прокладки (12), вставив одну за другой
внутри суппорта (6), со смещенными краями на
180°: только при такой установке гарантируется
необходимая герметичность.
b) Монтируйте прокладки и кольца (13) внутрь
суппорта (6).
c) Монтируйте прокладку низкого давления (8) на
задний суппорт (9).
d) Монтируйте задний суппорт (9) при помощи
винтов (11); вставьте поршень (14) для правильного
выравнивания прокладок; затяните винты (11) на
заданный крутящий момент; снимите поршень.
е) Монтируйте суппорты на корпус насоса (10),
соблюдая осторожность, чтобы не повредить
поршни (14) и прокладки (12).
