IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
128

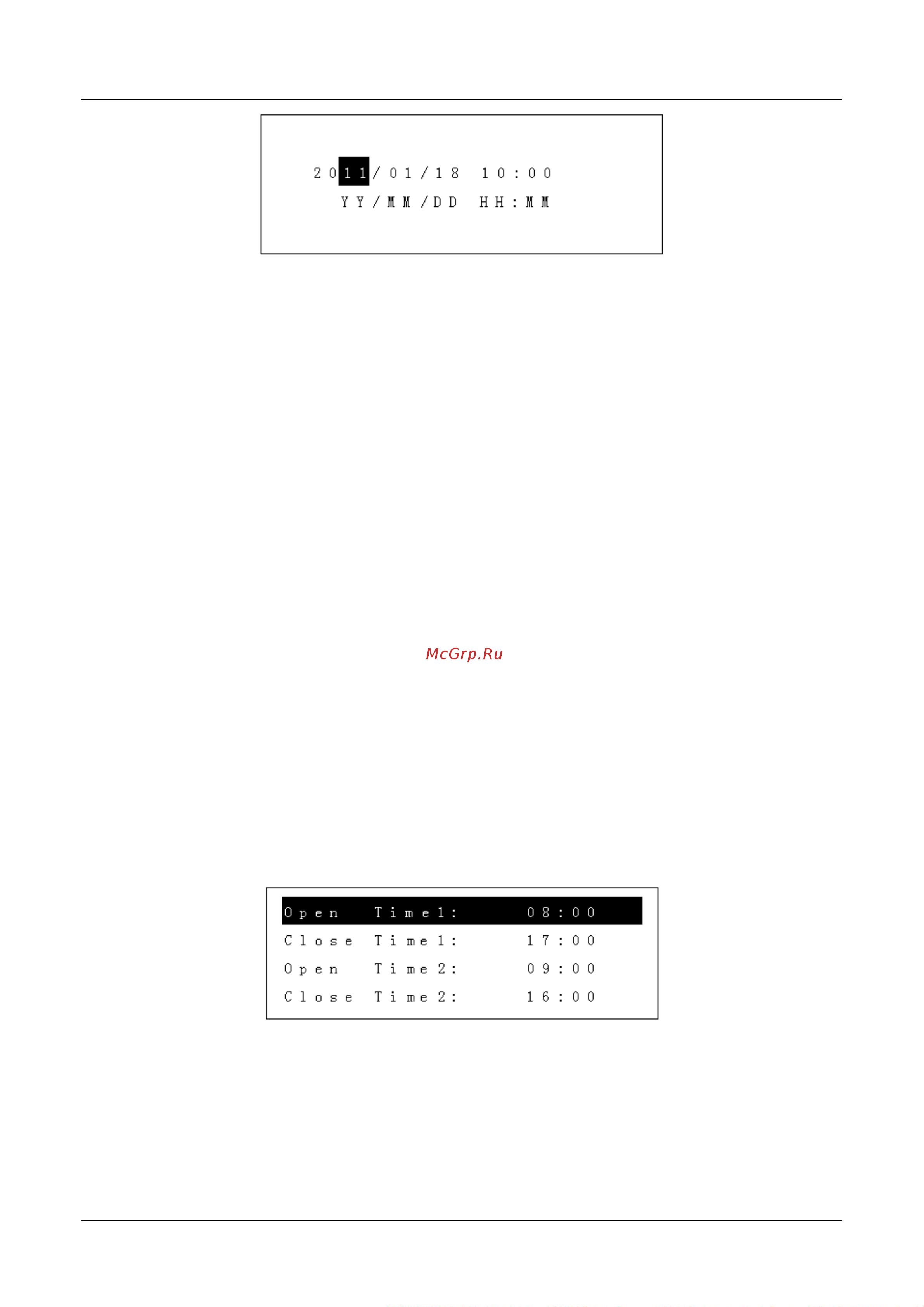

Страница “Time setting”
(Настройка времени)
◇ Под экраном “Time Setting” (Настройка времени), выполняется переключение между
компонентами с помощью кнопки “Select” (Выбор). Параметр, отображаемый в инверсном
виде (белый символ на черном фоне), является выбранным. Измените его с помощью кнопки
“Change” (Изменение).
◇ Далее нажмите кнопку “Ok” (Подтверждение) для внесения изменений и вернитесь на
страницу “ Set Menu” (Меню установки).
◇ Если во время внесения изменений нажата кнопка “Exit” (Выход), то вы вернетесь на
главный экран без внесения изменений.
◇ Нажатие и удерживание кнопки “Change” (Изменение) в течении 2-х секунд активирует
быстрое внесение изменений.
Режим таймера
◇ Под главным экраном, нажмите кнопку “Set” (Установка) для входа на страницу “Set Menu”
(Меню установки). Далее, выберите “Timer Mode” (Режим таймера) с использованием кнопки
“Select” (Выбор). Текущий режим таймера будет отображаться на дисплее справа строки. С
помощью кнопки “Change” (Изменение) выберите требуемый режим работы таймера. Далее
нажмите кнопку “Ok” (Подтверждение) для входа на соответствующую страницу режима
таймера.
◇ Под страницей “Set Menu” (Меню установки), выберите “Timer Mode” (Режим таймера), и
далее выберите “No
Timer” (Таймер не активен) с помощью кнопки “Change” (Изменение)
для деактивации функции таймера.
◇ Централизованный контроллер поддерживает 3 режима работы таймера: “Current”
(Текущий), “Daily” (Ежедневный) и “Weekly” (Еженедельный). Одновременно можно выбрать
только один из режимов работы таймера.
Текущие/ежедневные временные интервалы
Текущие/ежедневные временные интервалы
◇ Текущий и ежедневный таймер имеют 4 таймера с 2 назначенными таймерами для
активации события и другими 2 таймерами для деактивации события.
◇ Переключение между таймерами выполняется с помощью кнопки “Select” (Выбор).
Параметр, отображаемый в инверсном виде, является выбранным.
◇ Измените время с помощью кнопки “Change” (Изменение). Нажатие и удерживание кнопки
