IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
94
2.3 Отображение кодов ошибки внутреннего блока

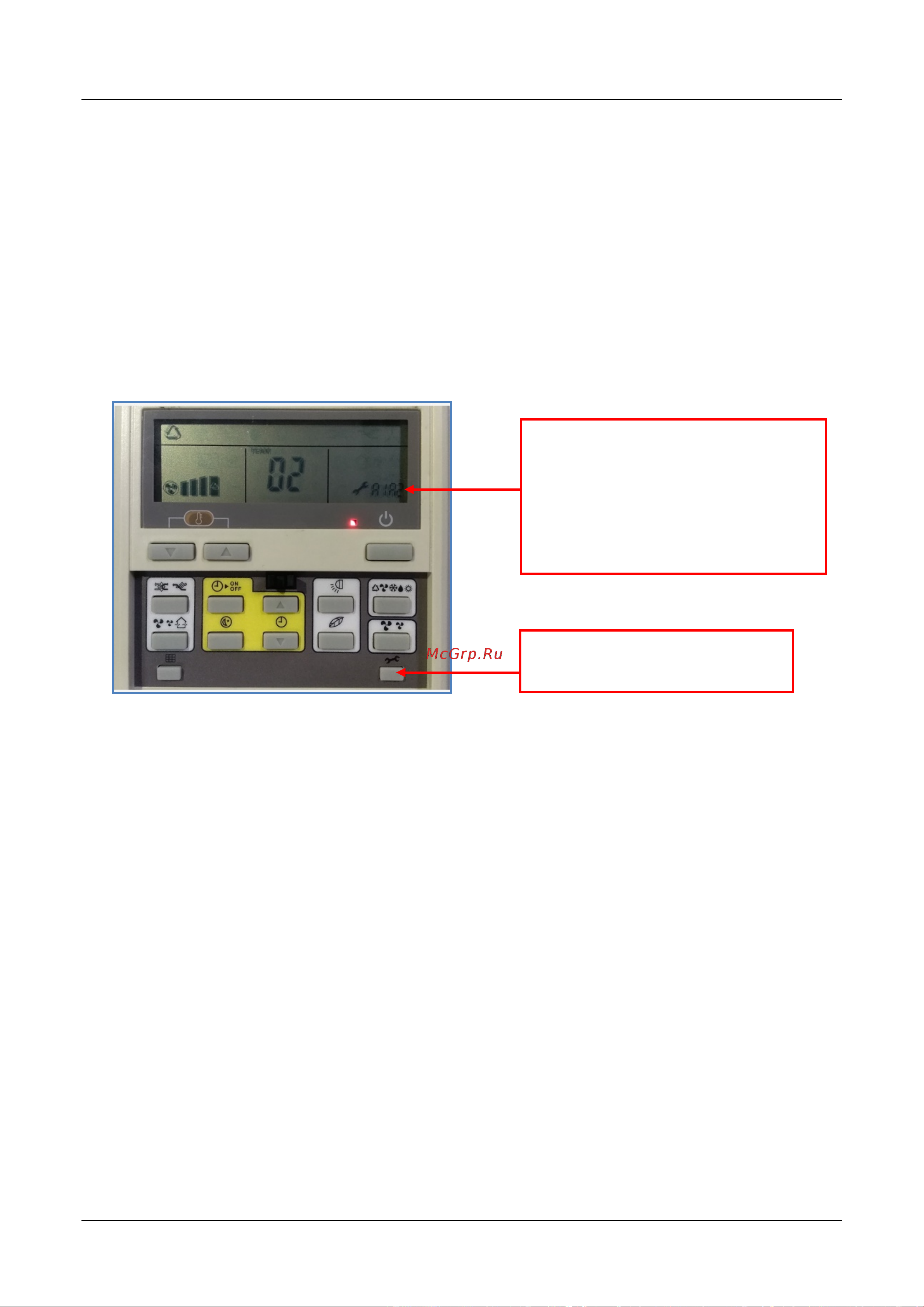

2.3.1 Отображение кодов ошибки на проводном контроллере управления – YK-
02A
После отключения внутренних и наружных блоков вследствие неисправности на
дисплее проводного контроллера будет отображаться код ошибки. В случае
надлежащей защиты на дисплее проводного контроллера управления не будет
отображаться код ошибки. Среди прочего, проводной контроллер управления
автоматически не отправляет сообщение, которое требует нажатия кнопки CHECK
(Проверка) для отображения соответствующих кодов ошибки.
Код ошибки проводного контроллера управления состоит из двух цифр. Первая
цифра указывает символ в столбце “B”, вторая цифра указывает на символ “0~F”,
соответствующий каждой строке.
Нажмите на кнопку для проверки
кода ошибки
“A1A2” означает две последние
неисправности “A1” ”A2”, обратитесь к
пункту ” 2.1 Таблица кодов ошибок
внутреннего блока” для определения
типа ошибки,
если ошибка не определена, на
дисплее будет отображаться символ “-
- - -“
