IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
132

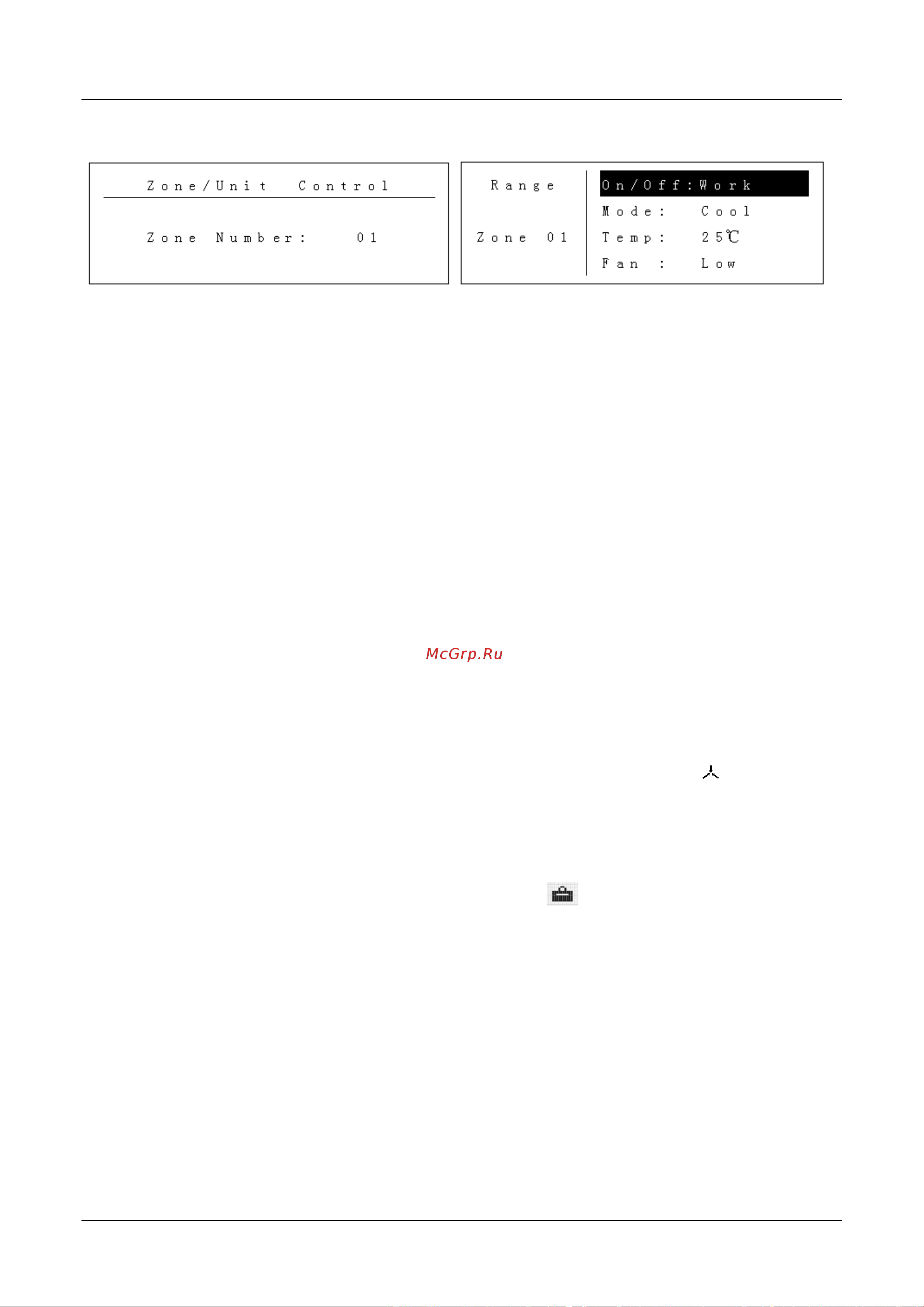

(Установка меню в). Выберите целевой код и нажмите кнопку “Ok” (Подтверждение) для входа
на страницу “Control Setting” (Настройка управления).
На странице “Control Setting” (Настройка управления), параметры, отображаемые слева,
являются целевыми средствами управления, а параметры, отображаемые справа, являются
специальными средствами управления. Нажмите кнопку “Select” (Выбор) для переключения
между различными параметрами и измените средство управления с помощью кнопки “Change”
(Изменение). После внесения изменений, нажмите кнопку “Ok” (Подтверждение) для
подтверждения внесения изменений.
Функции централизованного управления и блокировки
Под главным экраном, нажмите кнопку “Centralize” (Централизованное управление) для
переключения между режимами обычного управления, централизованного управления и
блокировки.
Верхняя иконка справа на главном экране указывает на состояние централизованного
управления.
Иконка не отображается в обычном режиме управления, и внутренний блок контролируется в
режиме “Last-in Preferred” (Последний предпочитаемый).
В режиме централизованного управления, будет отражаться иконка при работе
внутреннего блока при выборе настроек централизованного контроллера, однако пульт
дистанционного управления и линия управления работают для открытия и закрытия
внутреннего блока.
В режиме блокировки, будет отображаться иконка с невозможностью внесения
изменений в рабочее состояние централизованного контроллера. Пульт дистанционного
управления и линия управления не работают для открытия и закрытия внутреннего блока.
