IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
23

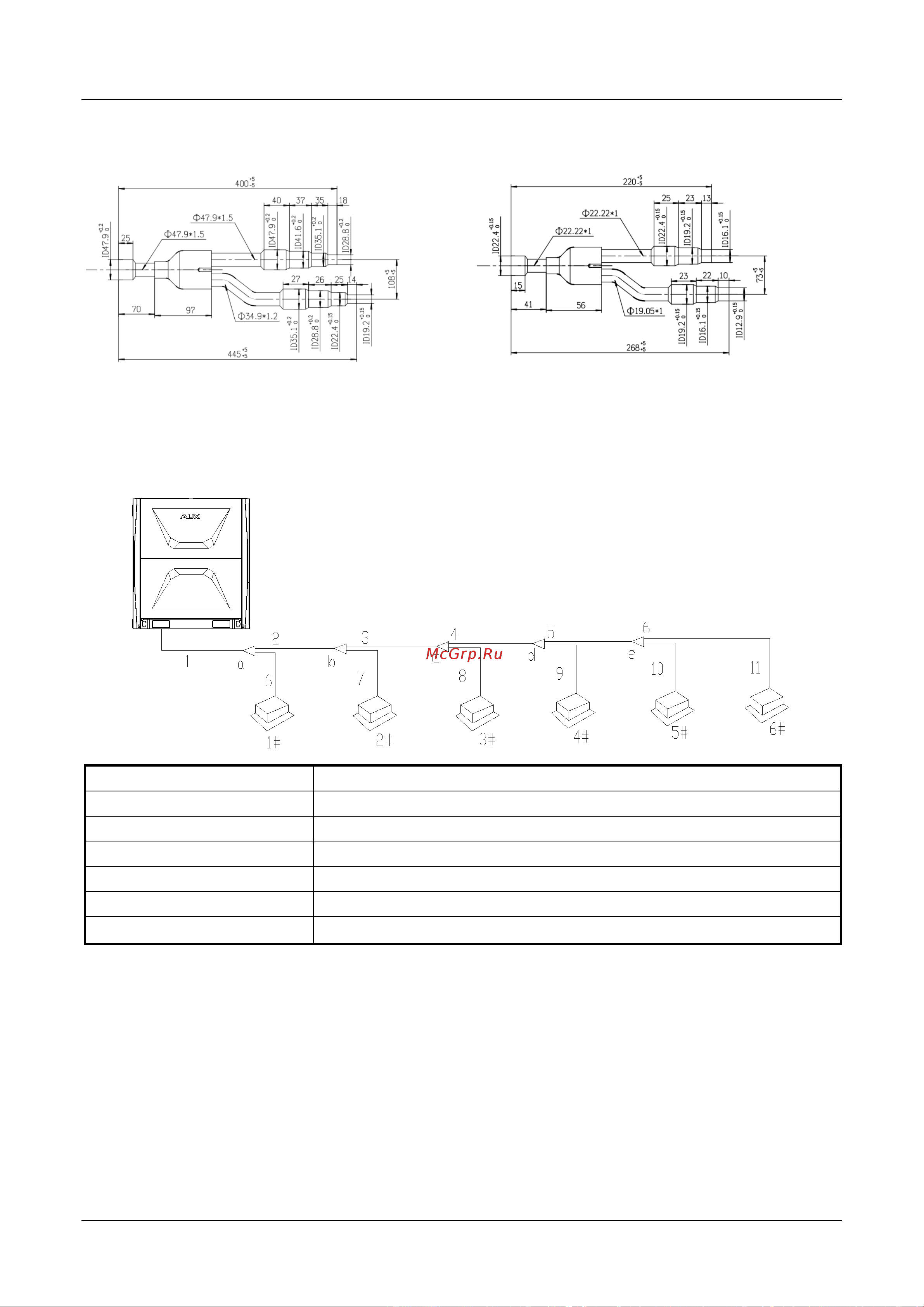

AFG-64B Физические размеры
Соединение стороны газа Соединение стороны жидкости
Пример конструкции трубопровода
Модель 22HP взята для примера разъяснения выбора трубопровода.
Номер внутреннего блока
Мощность внутреннего блока (кВт / HP)
1#
10 / 3.57
2#
10 / 3.57
3#
10/ 3.57
4#
10 / 3.57
5#
10/3.57
6#
10 / 3.57
Для наружного блока:
Диаметр трубы “1” зависит от мощности наружного блока, которая составляет Φ15.88/Φ28.6.
Ответвление трубопровода Y-типа должно использовать тип AFG-24B.
Для внутреннего блока:
1. Внутренние блоки в нисходящем направлении основной трубы “5” включают 5# 、 6#. Их
суммарная мощность HP составляет “10×2=20 кВт”. Размер трубы “5” составляет Φ19.05/Φ9.52.
Ответвление трубопровода “e” должно использовать AFG-00B.
