IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
24
2. Внутренние блоки в нисходящем направлении основной трубы “4” включают 4#~6#. Их
суммарная мощность HP составляет “10×3=30 кВт”. Размер трубы “4” составляет Φ22.2/Φ9.52.
Ответвление трубопровода “d” должно использовать AFG-12B.
3. Внутренние блоки в нисходящем направлении основной трубы “3” включают 3#~6#. Их
суммарная мощность HP составляет “10×4=40 кВт”. Размер трубы “3” составляет Φ28.6/Φ12.7.
Ответвление трубопровода “c” должно использовать AFG-24B.
4. Внутренние блоки в нисходящем направлении основной трубы “2” включают 2#~6#. Их
суммарная мощность HP составляет “10×5=50 кВт”. Размер трубы “2” составляет Φ28.6/Φ15.88.
Ответвление трубопровода “b” должно использовать AFG-24B.
5. Внутренние блоки в нисходящем направлении основной трубы “1” включают 1#~6#. Их
суммарная мощность HP составляет “10×6=60 кВт”. Размер трубы “1” составляет Φ28.6/Φ15.88.
Ответвление трубопровода “a” должно использовать AFG-24B.
Примечание:
Ответвления трубопровода должны размещаться горизонтально, в противном случае возникнет
рассредоточение хладагента.
3.5 Соединение и сварка трубопровода
Соединение раструбного отверстия.
Зачистите трубку перед развальцовкой, затем развальцуйте трубу с помощью
развальцовочного инструмента в соответствии с размерами раструбного отверстия в
следующей таблице.
Нанесите тонкий слой охлаждающего масла как внутри, так и снаружи на развальцовываемой
части;
Совместите раструбное отверстие с резьбовым соединением внутреннего блока, вручную и
плотно закрутите раструбную гайку, затем закрутите посредством динамометрического ключа в
соответствии с моментом затяжки в следующей таблице.
Снимите колпачок на запорном клапане жидкости и газа, совместите раструбное отверстие с
запорным клапаном наружного блока, в достаточной степени затяните раструбную гайку рукой,
а затем закрутите посредством динамометрического ключа в соответствии с моментом затяжки
в следующей таблице.
Перед сваркой потребуется продувка системы азотом для предотвращения образования слоя
окисления внутри медной трубы при сварке.

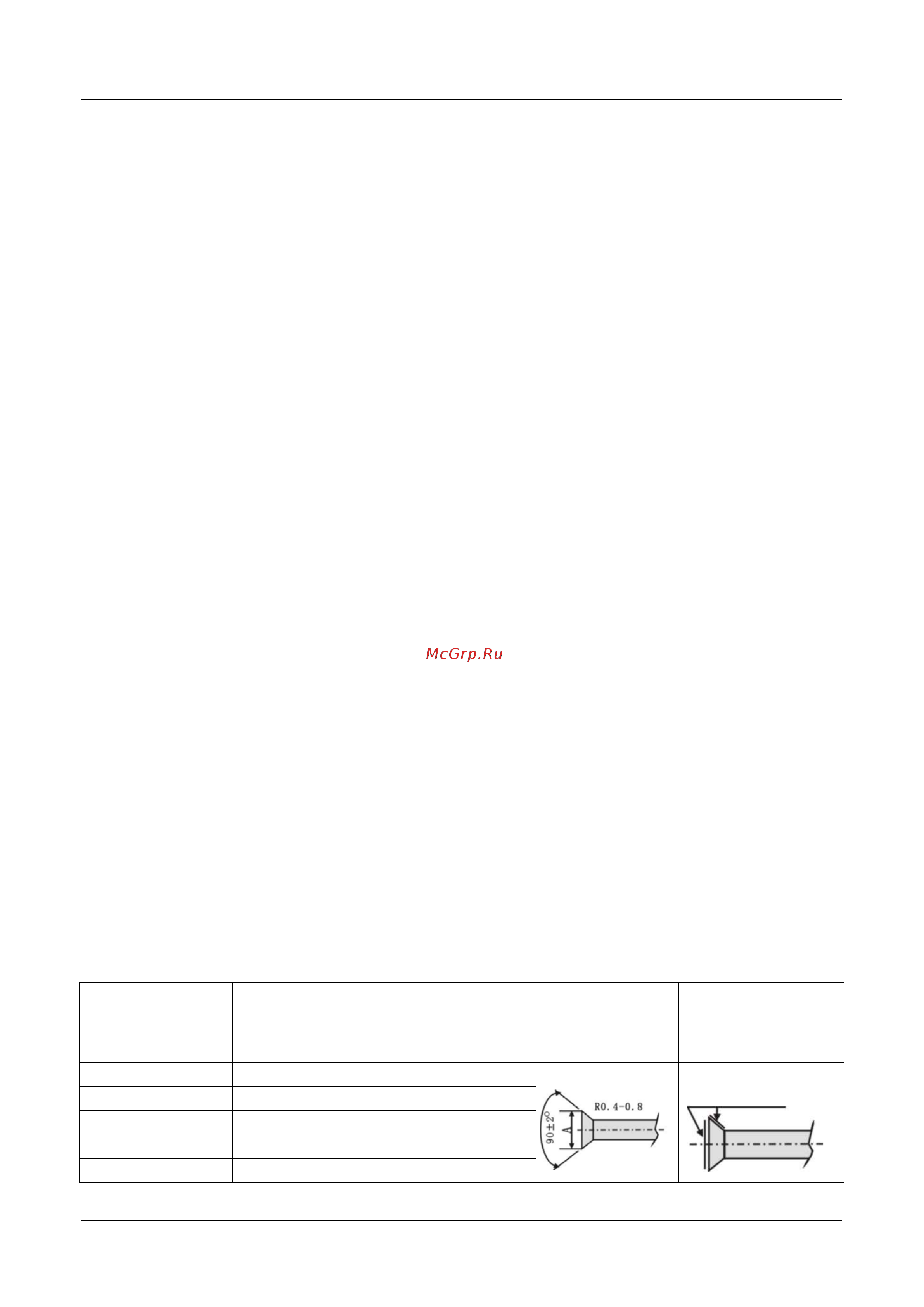

Диаметр трубы
Момент
затяжки
Размер обработки
раструбной секции
н (
A)
Форма
раструбного
отверстия
Нанесите масло
1/4in(φ6.35мм)
15-19 (Н м)
8.8-9.1мм
3/8in(φ9.52мм)
35-40 (Н м)
12.8-13.2мм
1/2in(φ12.7мм)
50-60 (Н м)
16.2-16.6мм
5/8in(φ15.88мм)
68-80 (Н м)
19.2-19.6мм
3/4in(φ19.05мм)
100-120 (Н м)
23.6-24мм
