IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
145
4

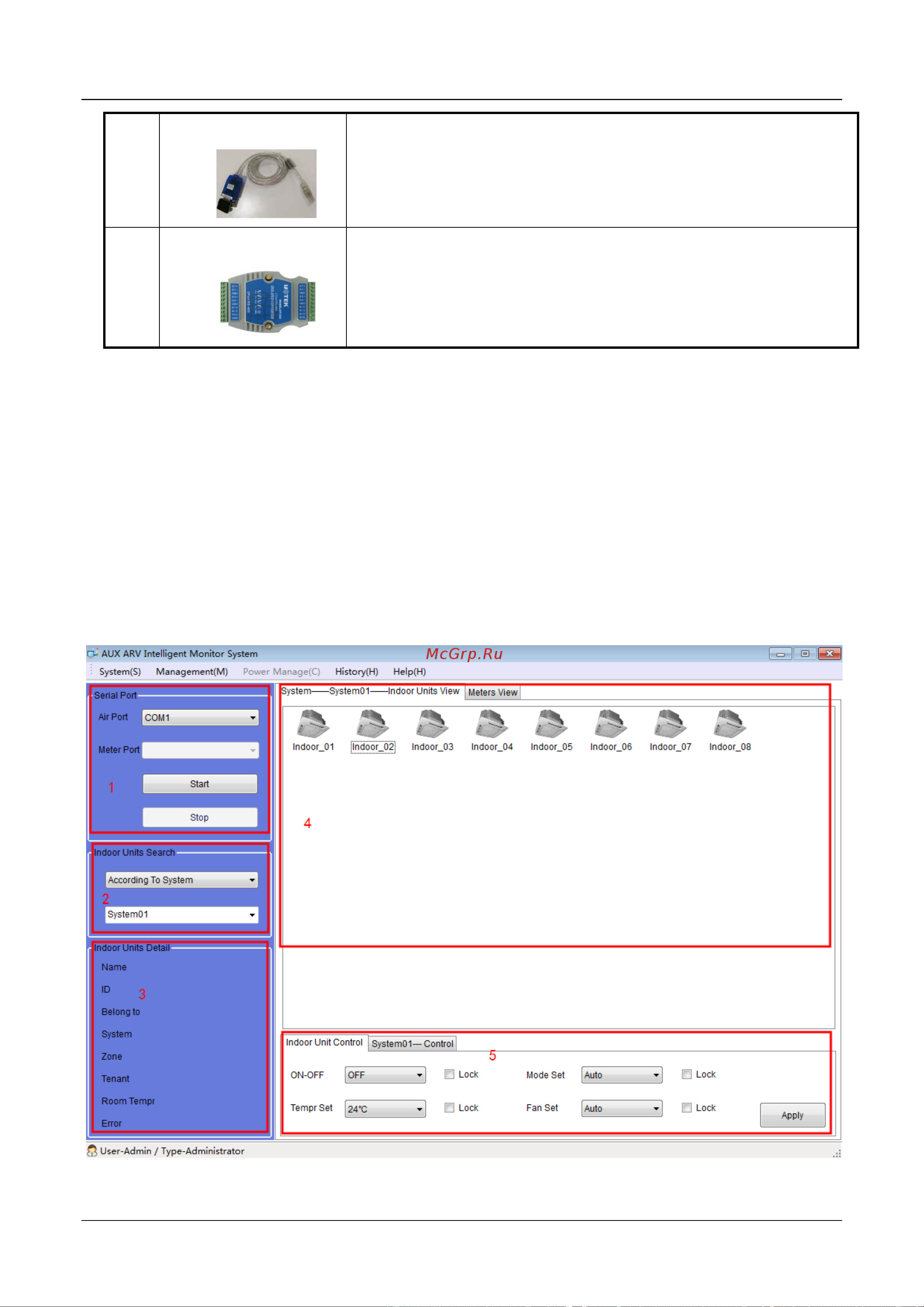

Кабель USB на RS-
485/422
Система централизованного управления по
последовательному интерфейсу RS485 обеспечивает
преобразование для сигналов USB с целью обеспечения
взаимодействия между ноутбуками системы централизованного
управления.
5
Повторитель RS-
485/422
Увеличивает расстояние соединения и количество сетевых шин
RS-485.
Повторитель не требуется, в случае более 30 систем или
расстояния соединения более 800 метров.
5.5 Установка и удаление программного обеспечения
1) Для установки программного обеспечения нажмите setup.exe на CD диске;
2) Если в вашей операционной системе не установлены Windows Install 3.1 и Windows .NET
Framework 3.5, тогда программа установки сначала установит два этих компонента; после
завершения установки данных программ продолжится установки системы по пути по
умолчанию: D:\Program Files\IGC Group\IGC_IMS_Setup.
3) Для деинсталляции: выберите [Control Panel- Add or Remove Programs -IGC_IMS_Setup]
(Панель управление-Добавление или удаление программ- IGC_IMS_Setup), и нажмите ”Cancel”
(Отмена) для удаления программы.
5.6 Знакомство с главным интерфейсом программного обеспечения
