IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
130

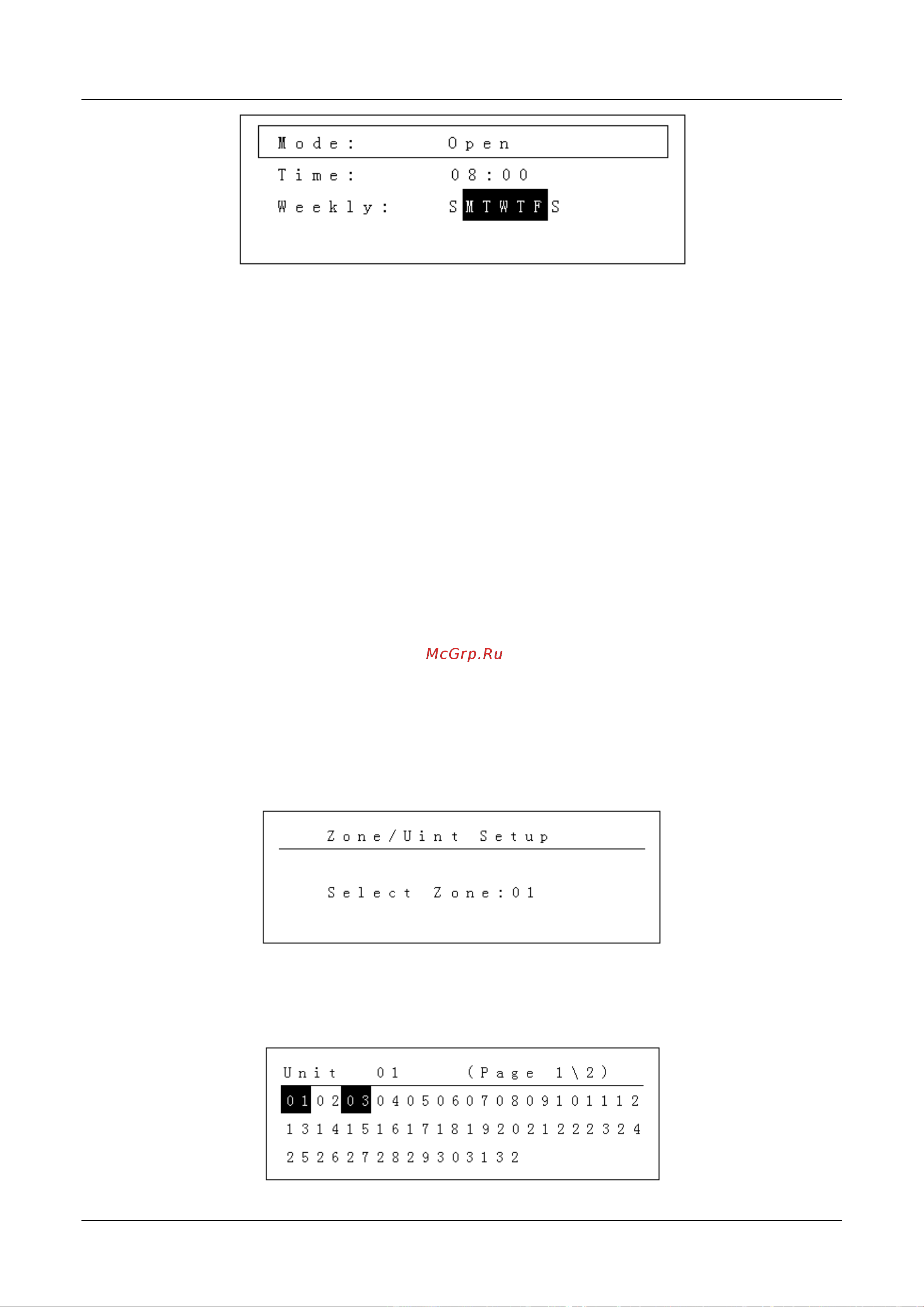

Изменение еженедельных временных интервалов
◇ 3 строки – это “Mode” (Режим), “Time” (Время) и “Weekly” (Ежедневно) соответственно.
◇ Строка с рамкой показывает выбранный параметр.
◇ Строка “Mode” (Режим) предназначена для активации или деактивации таймера и
включения или выключения блока.
◇ Строка “Time” (Время) предназначена для установки рабочего времени таймера.
◇ Строка “Weekly” (Ежедневно) предназначена для установки дней, когда таймер будет
активен, с инверсным выделением этих дней.
◇ Переключение между выбранным параметром выполняется с помощью кнопки “Select”
(Выбор), с рамкой вокруг выбранного параметра.
◇ Нажмите кнопку “Change” (Изменение) для выполнения требуемых изменений.
◇ После внесения всех изменений, нажмите кнопку “Exit” (Выход) для возврата на
предыдущий экран. Настройка выполнена.
◇ Работа всех других еженедельных таймеров аналогична вышеуказанному. После внесения
всех изменений, нажмите кнопку “Exit” (Выход) для возврата на главный экран.
Установка Зоны/Блока
Под главным экраном, нажмите кнопку “Set” (Установка) для входа на страницу “Set Menu”
(Меню установки). Далее, выберите “Zone/Unit Set” (Установка Зоны/Блока) с помощью кнопки
“Select” (Выбор). Нажмите кнопку “Ok” (Подтверждение) для входа на страницу “Zone/Unit
setting
” (Настройка Зоны/Блока).
Страница “Zone/Unit setting” (Настройка Зоны/Блока)
Для установки выберите номер зоны с помощью кнопки “Select” (Выбор). Нажмите кнопку “Ok”
(Подтверждение) для распределения блоков.
