IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
19
Пример:
Когда фактическая длина наружного блока 22HP составляет 80 м, диаметр трубы составляет 34.93
мм и используется 12 колен и 2 масляные ловушки, причем приведенная длина должна быть
рассчитана следующим образом: 80+0.58×12+4.2×2=95.36 м
Примечание:
Если существует относительный перепад высот внутреннего и наружного блоков, то для
вертикальной трубы каждые 8 ~ 10 метров должна устанавливаться S-образная масляная
ловушка.

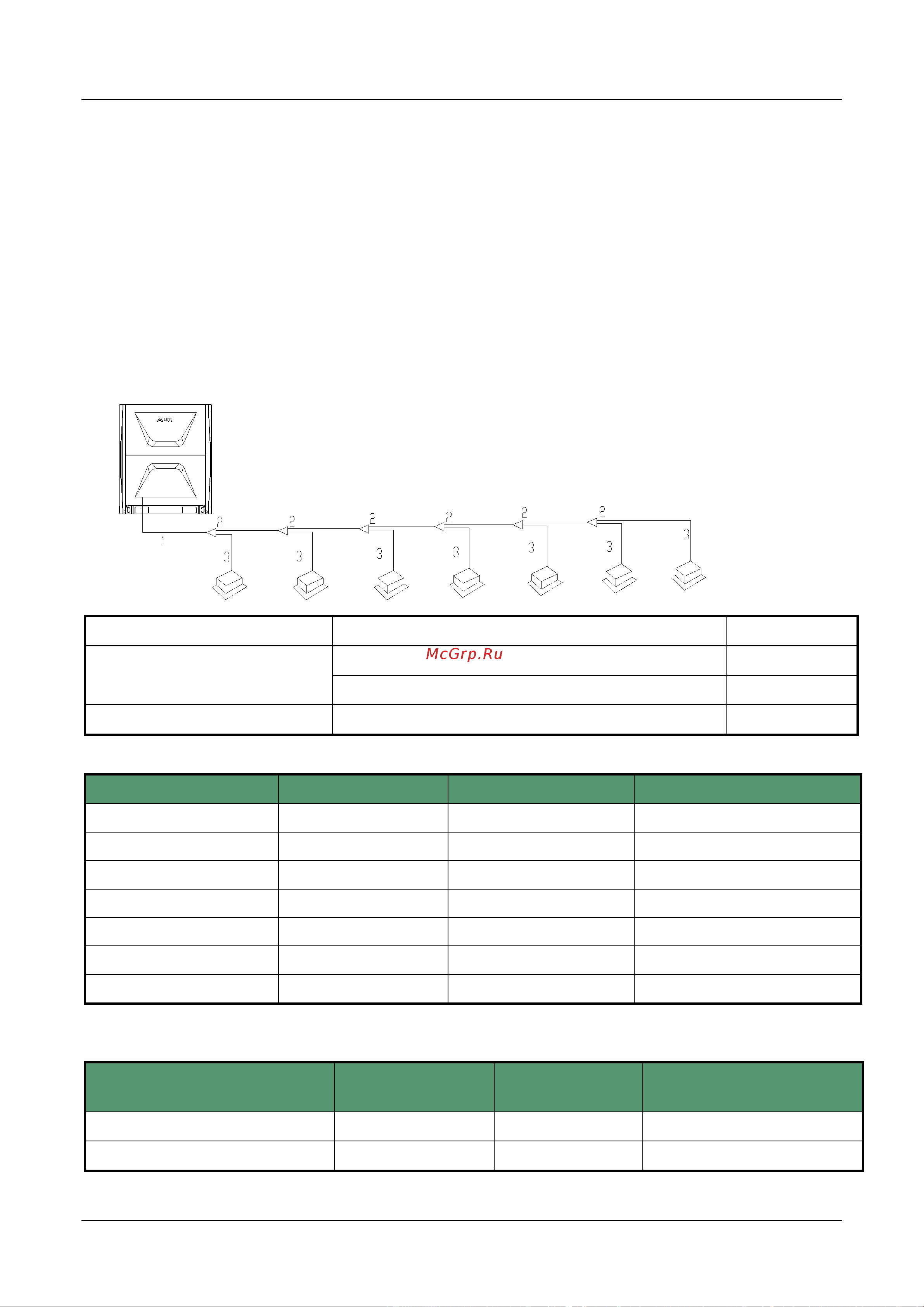

3.3 Метод определения трубопровода и ответвления трубопровода
Выбор типа трубопровода хладагента
Тип трубопровода Соединительные части Номер
Основной трубопровод
между наружным блоком и 1-й ветвью трубопровода 1
между ответвлением трубопровода и наружным блоком 2
Ответвление трубопровода между ответвлением трубопровода и внутренним блоком 3
Диаметр трубы “1” зависит от спецификации трубы наружного блока.
Модель Сторона газа (мм) Сторона жидкости (мм) 1-я ветвь трубопровода
8~12HP φ22.2 φ12.7 AFG-12B
14~18HP φ28.6 Φ15.88 AFG-24B
20~22HP φ28.6 φ15.88 AFG-24B
18<A≤24 HP φ28.6 φ15.88 AFG-24B
24<A≤34 HP
φ34.93 φ19.05 AFG-34B
34<A≤50 HP
φ41.3 φ19.05 AFG-50B
50<A≤88 HP
φ47.6 φ22.2 AFG-64B
Диаметр трубы “2” зависит от общей мощности внутреннего блока, подсоединенного
ниже.
Общая мощность внутреннего
блока (кВт)
Сторона газа (мм)
Сторона жидкости
(мм)
Выбор ответвления
трубопровода
B≤5.6
φ12.7
φ6.35
AFG-00B
5.6<B≤16
φ15.88
φ9.52
AFG-00B
