IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
61

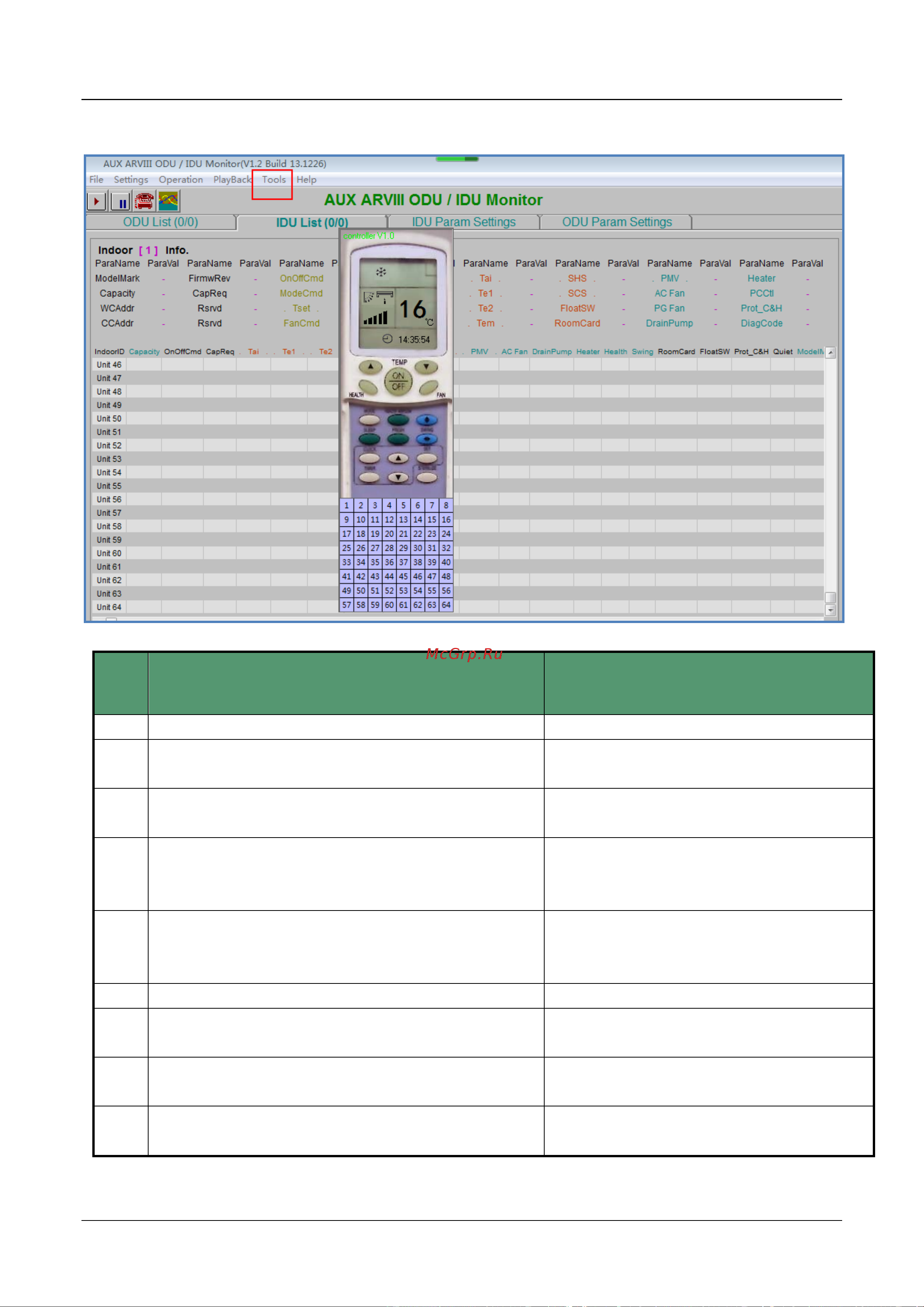

Используйте центральный контроллер для управления внутренними блоками.
№
Проверьте параметры внутренних и
наружных блоков
Нормальное состояние
1
Внутренние блоки работают ненадлежащим образом?
Отсутствует
2
Выдувает ли внутренний блок воздух при нормальной
скорости воздуха?
Блок выдувает холодный воздух при
установленной скорости воздуха
3
Присутствует ли посторонний шум во внутренних и
наружных блоках?
Посторонний шум отсутствует
4
Температура окружающей среды, температура на входе
змеевика, средняя температура змеевика и температура
на выходе змеевика внутренних блоков надлежащая?
В пределах допустимого диапазона допустимой
ошибки
5
Электронный расширительный клапан внутреннего блока
работает надлежащим образом?
Степень открытия доступна в случае запуска.
Расширительный клапан EXV может быть
нормально закрыт.
6
Наружные блоки работают ненадлежащим образом?
Отсутствует
7
Частота работы компрессора надлежащая?
Компрессор работает в автоматическом
частотном режиме
8
Вентиляторный двигатель наружного вентилятора
работает надлежащим образом?
Вентиляторный двигатель работает в режиме
автоматической регулировки скорости
9
Датчик температуры наружного блока работает
надлежащим образом?
В пределах допустимой погрешности
