IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
38

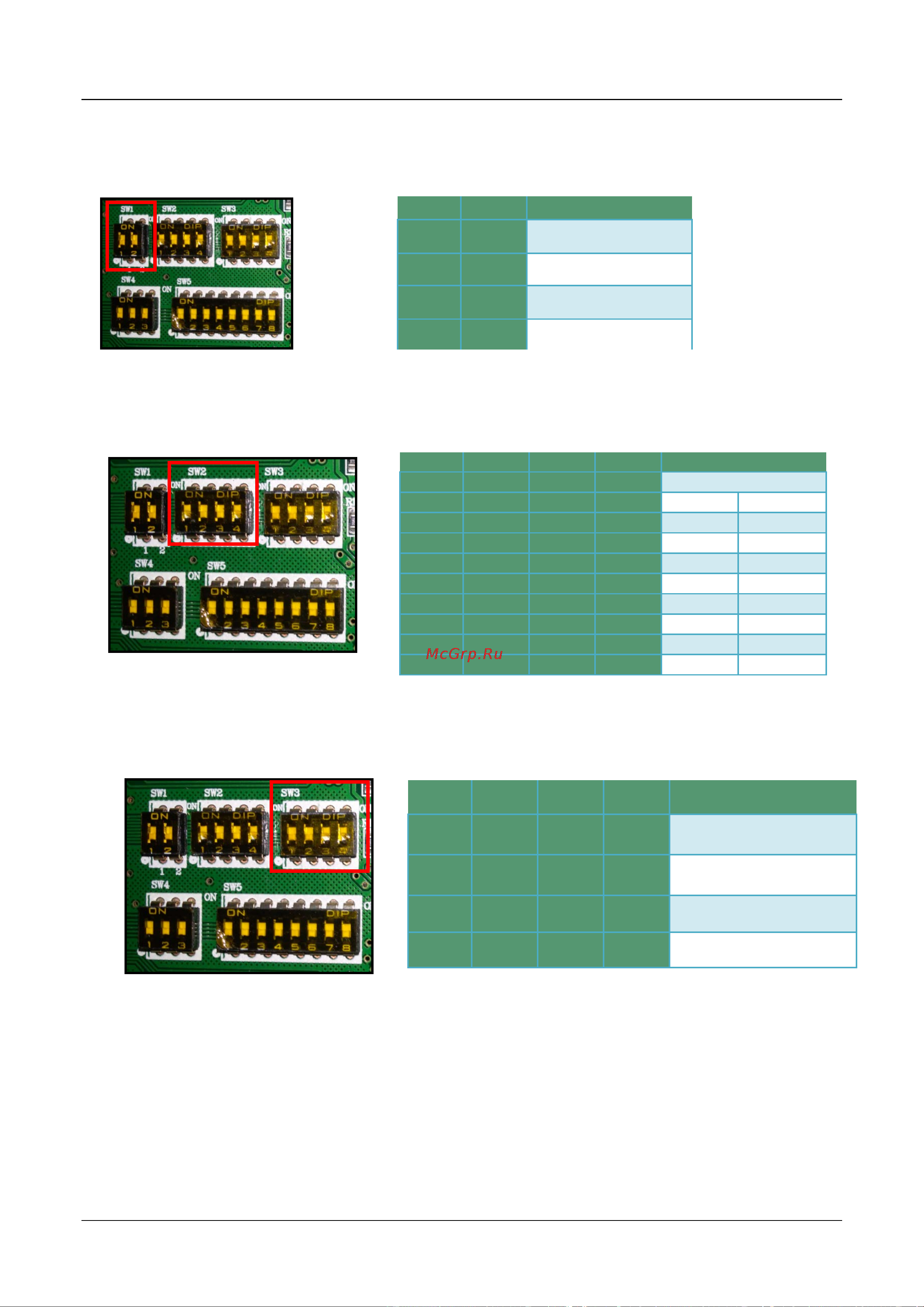

2. DIP переключатели
2.1 Настройка наружного ведущего блока - SW1
2.2 Проверьте настройку мощности наружного блока - SW2
2.3 Проверьте тип наружного блока - SW3
1
2
3
4
Резерв
ВЫКЛ
ВЫКЛ
ВЫКЛ
ВЫКЛ
мощности
ВЫКЛ
ВЫКЛ
ВЫКЛ
ВКЛ
8HP
22.4 кВт
ВЫКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
9HP
25.2 кВт
ВЫКЛ
ВЫКЛ
ВКЛ
ВКЛ
10HP
28.0 кВт
ВЫКЛ
ВКЛ
ВЫКЛ
ВЫКЛ
12HP
33.5 кВт
ВЫКЛ
ВКЛ
ВЫКЛ
ВКЛ
14HP
40.0 кВт
ВЫКЛ
ВКЛ
ВКЛ
ВЫКЛ
16HP
45.0 кВт
ВЫКЛ
ВКЛ
ВКЛ
ВКЛ
18HP
50.4 кВт
ВКЛ
ВЫКЛ
ВЫКЛ
ВЫКЛ
20HP
56.0 кВт
ВКЛ
ВЫКЛ
ВЫКЛ
ВКЛ
22HP
61.5 кВт
1
2
Определение
ВЫКЛ ВЫКЛ Ведущий
ВЫКЛ ВКЛ Ведомый 1
ВКЛ ВЫКЛ Ведомый 2
ВКЛ ВКЛ Ведомый 3
1
2
3
4
Описание
ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ /
ВЫКЛ ВЫКЛ ВЫКЛ ВКЛ /
ВЫКЛ ВЫКЛ ВКЛ ВЫКЛ /
ВЫКЛ ВЫКЛ ВКЛ ВКЛ /
