IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
144
5.3 Основные характеристики
Пользователи не должны находиться в суровых климатических условиях на рабочей
площадке. Они должны управлять всеми функциями блоков с помощью компьютера. Это в
значительной степени позволит улучшить удобство ежедневного управления и
эффективность работы центральных воздушных кондиционеров;
Система централизованного управления значительно улучшает эффективность управления
воздушными кондиционерами. Она более энергоэффективная и дружественная к
окружающей среде;
Позволяет вовремя обнаружить неисправность и сэкономить расходы на техническое
обслуживание блоков кондиционера, снижая убытки;
Функция таймера с выбором дней недели, полностью автоматическое планирование
работы блока;
Настоящая система пригодна для всех VRF систем инверторного типа серии IMS6;
Каждый IMS блок обеспечивает доступ максимально к 63 внутренним блокам;
Данная система обеспечивает доступ к максимально 64 наружным системам типа IMS,
однако может потребоваться повторитель для расширения сети по интерфейсу RS485 в
случае более 64 наружных систем. Способ подключения указан в документе «Инженерно-
техническая разработка и установка»;
Каждый IMS блок должен быть сконфигурирован с помощью соединительной платы адаптера;
Если ПК имеет интерфейс RS-485, тогда отсутствует необходимость конфигурации RS-232
на RS-485/422 с оптической развязкой.

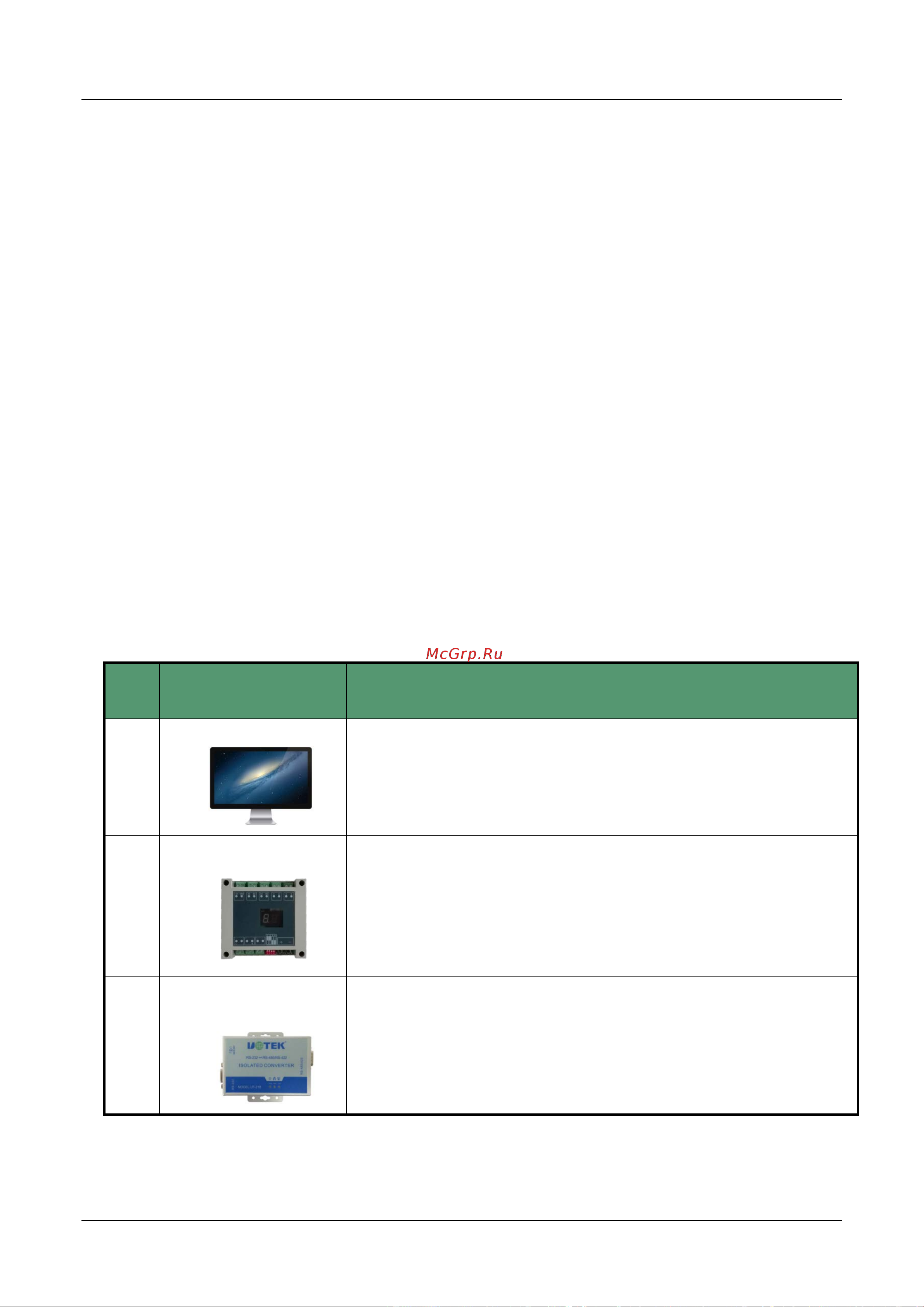

5.4 Основные компоненты системы централизованного контроллера
№
Основные
компоненты
Требования и функции
1
Главный компьютер
Операционная система: Windows XP SP3 и выше, Windows 7
2
Соединительная
плата адаптера
Компьютер и коммуникационный протокол, и конечный
коммуникационный протокол блока несовместимы друг с другом,
поэтому необходимо добавить соединительную плату адаптера
для обеспечения их соединения.
Каждая IMS система согласовывается с 1 соединительной
платой адаптера.
3
Адаптер RS-232 на
RS-485/422
Система централизованного управления по
последовательному интерфейсу RS485 обеспечивает
преобразование для сигналов последовательного интерфейса
RS232 для обеспечения взаимодействия между компьютерами
системы централизованного управления.
