IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
13
Примечание:
Если разные предметы складываются вокруг наружного блока, они должны быть как минимум
на 1000 мм выше, чем верхняя часть наружного блока. В противном случае для улучшения
вентиляции должно быть добавлено механическое разгрузочное устройство.
2.3 Установка наружного блока
Закрепите наружный блок на монтажной опоре болтом M10 и гайкой, и держите его
горизонтально. Болт должен иметь надлежащую длину, на 20 мм больше, чем базовое
основание.
В случае установки на крыше необходимо прочно закрепить систему кондиционирования для
предотвращения воздействия землетрясения или сильного ветра;

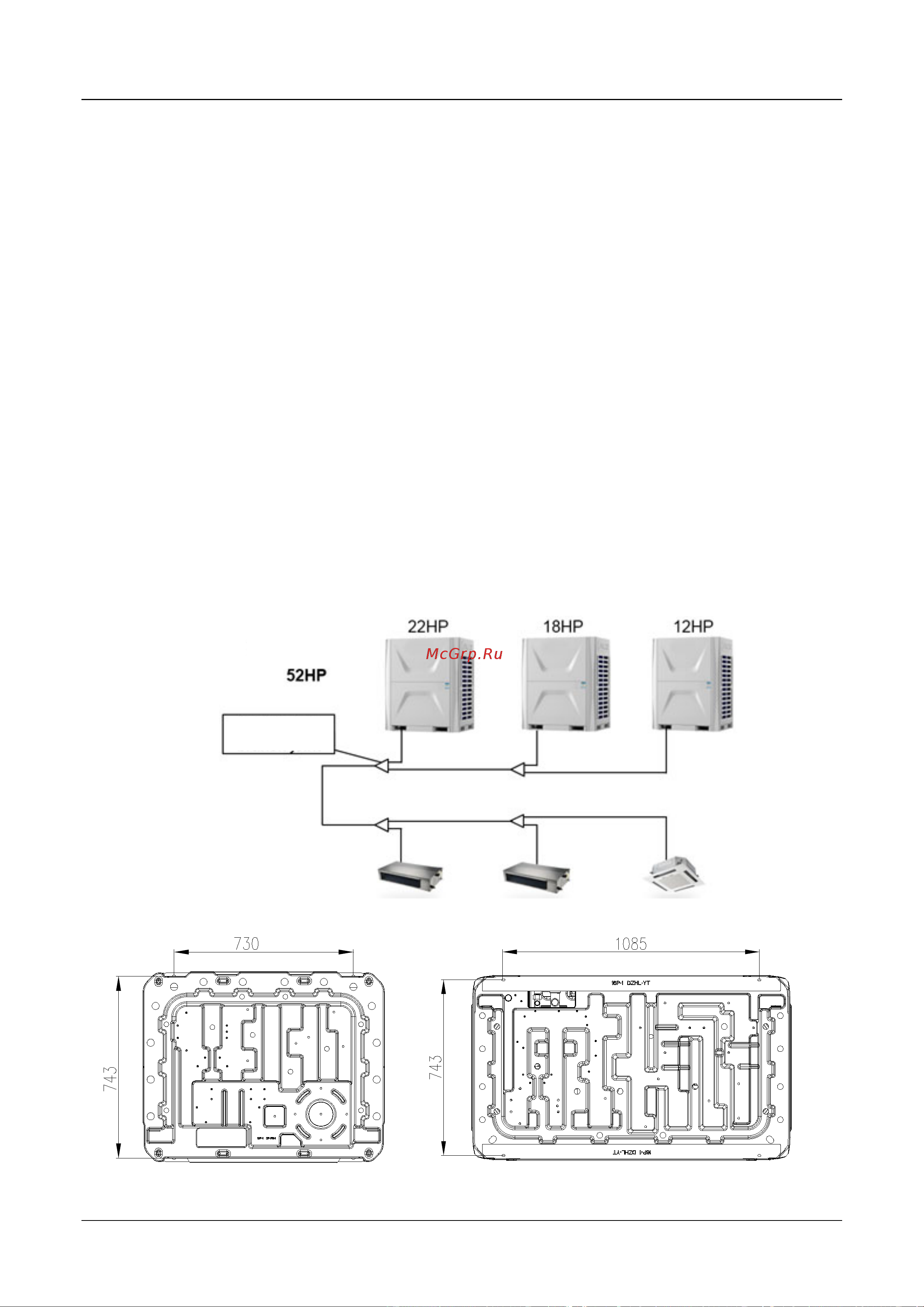

Если в системе установлено больше двух наружных блоков, они должны быть размещены по
порядку от самого большого блока по мощности до самого маленького блока по мощности. Блок
с наибольшей мощностью должен быть помещен в первую ветвь и быть установлен как
ведущий блок, а остальные должны быть установлены как ведомые блоки, как показано в
следующем примере.
Установочное пространство для анкерного болта указано на следующем чертеже.
Наружные блоки
Ведущий блок
Ведомый блок 1
Ведомый блок 2
1-я ветвь
наружного блока
