IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
169
7.4.6 Загрузка конфигурации шлюза BACNET
1. Нажмите ’Advanced’–‘BACnetConfig’ (Расширенные настройки-Конфигурация
BACnetConfig), выберите ‘IP’ адрес, и нажмите ’Deploy’ (Развернуть).
2. После завершения всех действий настройка конфигурации системы завершена
успешно.

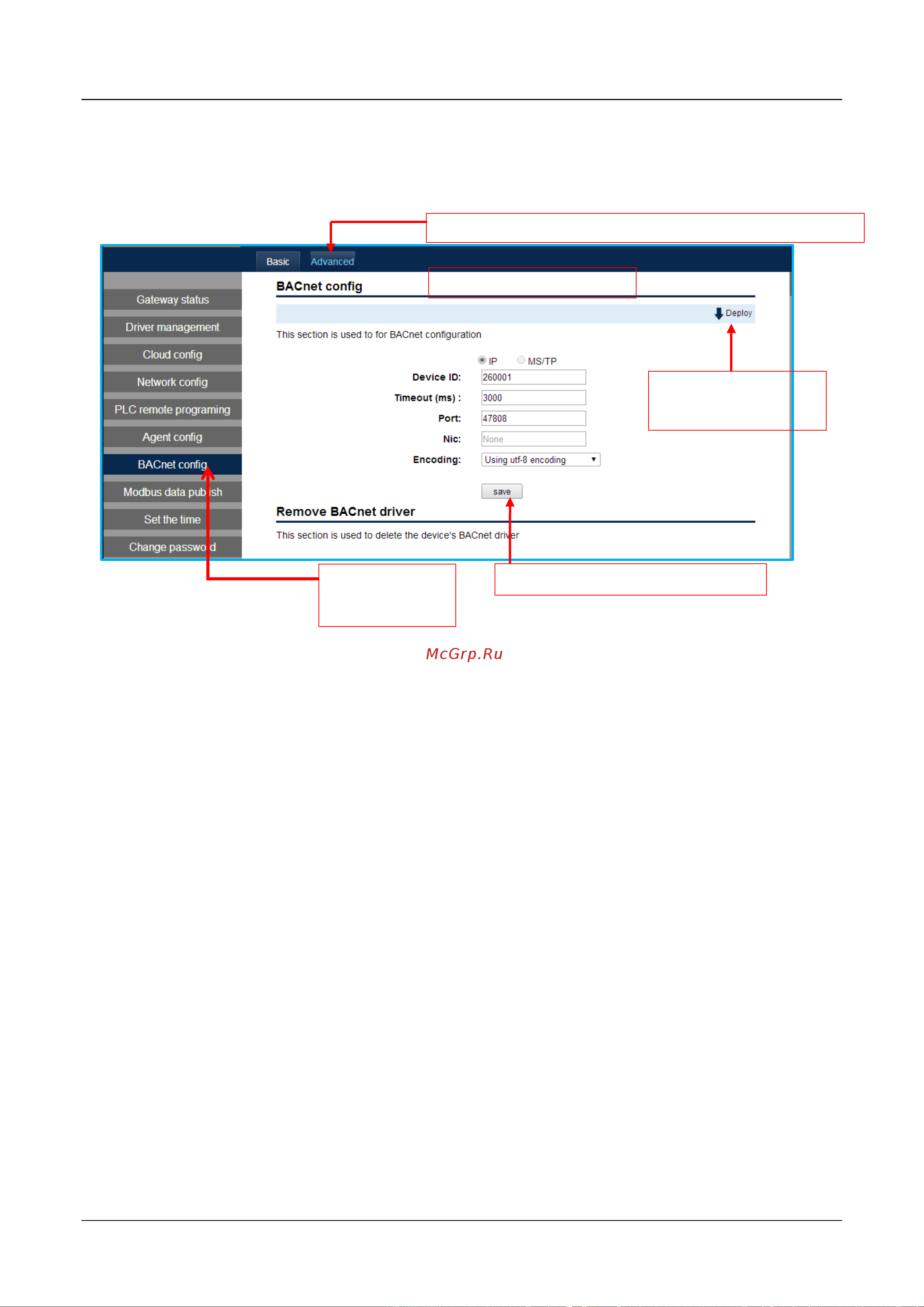

7.4.7 Установите WAN IP адрес шлюза BACnet Gateway
BACnet WAN IP адрес был установлен на предыдущем этапе, поэтому он доступен
с любого другого BACnet устройства.
Подразумевается, что используется Сетевой сегмент 192.168.1.x, WAN IP Адрес
шлюза BACnet 192.168.1.4, и шлюз по умолчанию 192.168.1.1. Настройка выполняется
следующим образом:
1. Нажмите вкладку Advanced (Расширенные
3. Выберите IP адрес
4. Нажмите ‘Save’ (Сохранить).
5. Нажмите ‘Deploy’
(Развернуть).
2. Нажмите
BACnetConfig.
