IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
168

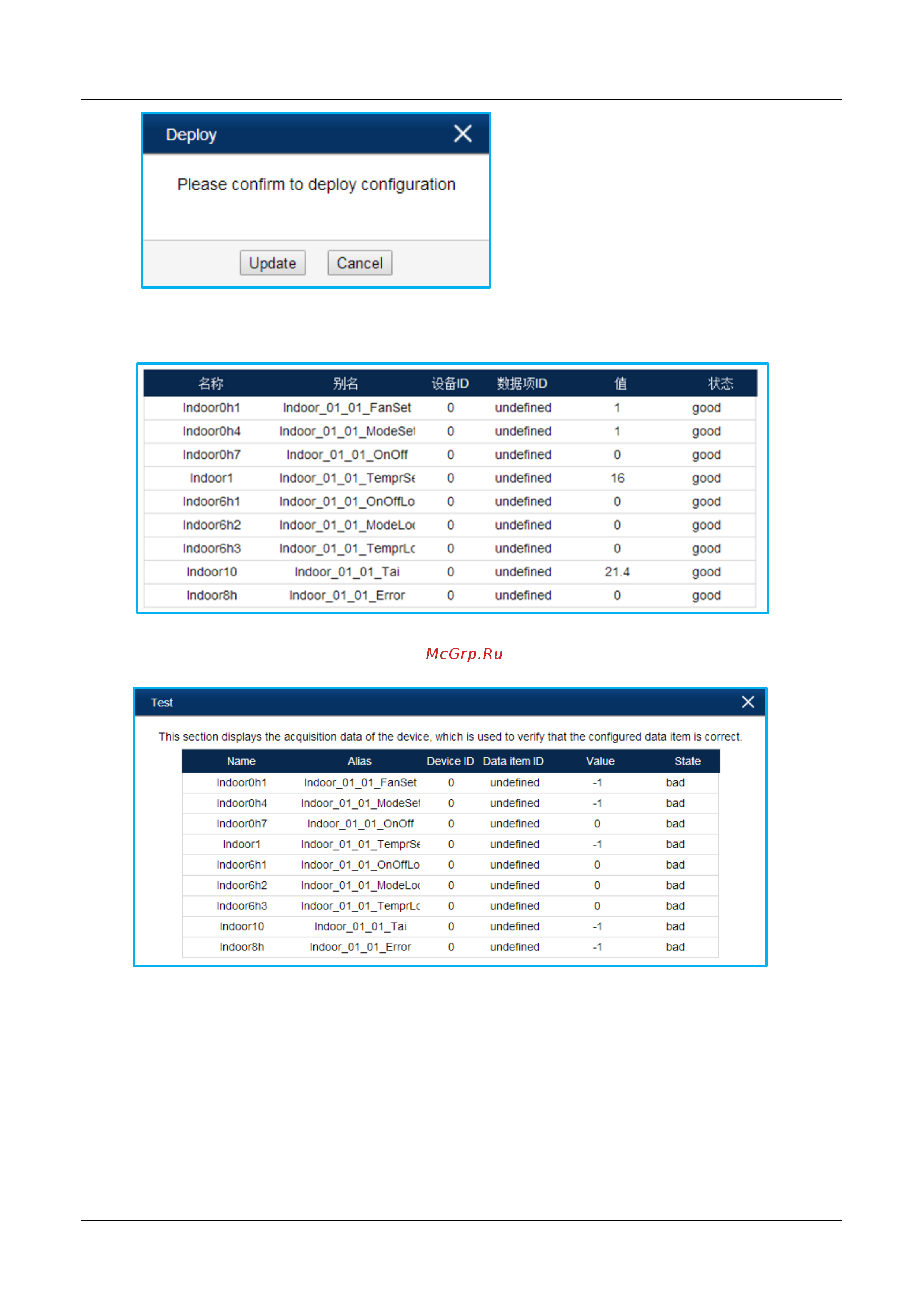

4. После обновления, нажмите кнопку ‘Test’ (Проверка) для того, чтобы убедиться, что
вся информация о внутренних блоках верная.
Примечание: если внутренний блок находится в некорректном состоянии (Bad),
тогда это будет отображаться следующим образом.
Для исключения подобного состояния выполните следующие шаги:
Проверьте, что установленный внутренний блок действительно существует в
шлюзе BACNET. Другими словами, адрес внутреннего блока должен совпадать
с реально существующим устройством, в противном случае настройка
внутреннего блока в шлюзе BACNET не имеет смысла.
Проверьте соединение между внутренним блоком и наружным блоком через порт
RS-485.
