IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
158

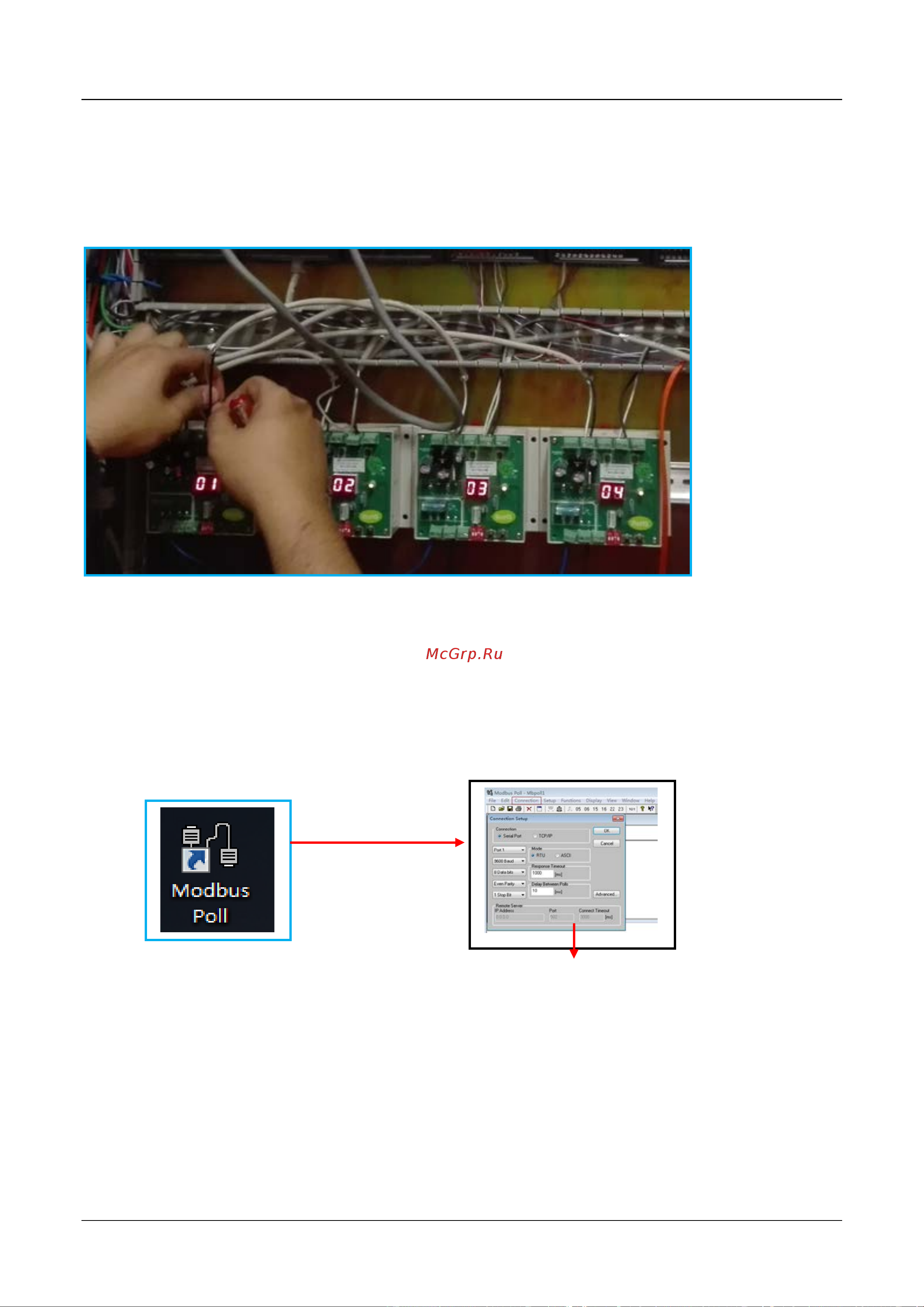

6.4 Запуск проекта
6.4.1 Убедитесь в том, что IMS система успешно прошла приемо-сдаточные
испытания.
6.4.2 Убедитесь в том, что MODBUS шлюз подключен надлежащим образом.
Примечание:
1. Каждый шлюз должен иметь установленный адрес, например, 4 системы, адрес 01 ~ 04.
2 Каждый шлюз (16422001000001) должен иметь обновленную программу (заводская
настройка).
6.4.3 Убедитесь в том, что шлюз работает надлежащим образом. В противном случае
выполните проверку с помощью специального программного обеспечения (MODBUS
Poll)
