IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
146
Программная область 1--область настройки последовательного интерфейса, выберите serial
(последовательный интерфейс) и нажмите кнопку “Start” (Старт), система перейдет в рабочее
состояние, нажмите кнопку “Stop Working” (Останов работы), при этом система остановится;
Программная область 2--область поиска для воздушного кондиционера, она разделяется на
системный запрос и поиск группы, определенной пользователем, найденный блок будет
отображаться в программной области 4.
Программная область 3--область отображения одного внутреннего блока кондиционера,
выберите один из внутренних блоков в области 4, далее в текущей области отобразится name
(имя), ID (адрес внутреннего блока), system belonged (принадлежность к системе), group belonged
(принадлежность к группе), current condition (текущее состояние), room temperature (температура в
помещении) внутреннего блока, failure (неисправность) и т.д.
Программная область 4--область отображения группы кондиционера, как показано на рисунке
выше, в ней отображаются все внутренние блоки в группе System01.
Программная область 5--область контроля воздушного кондиционера, в ней можно
контролировать только один кондиционер и несколько групп кондиционеров. Данная область
подробно описана ниже.
5.7 Первоначальная настройка системы
Нажмите “AirconditionConfig” (Конфигурация состояния) в программной области 4, при этом
произойдет переход в интерфейс первоначальных настроек системы. Первоначальные настройки
разделены на 3 части: added/removed (добавленные/удаленные) наружные блоки системы,
added/modified/removed(добавленные/модифицированные/удаленные) кондиционеры, add/changed
(добавленные/измененные) пользовательские группы.
◇ Added/removed (добавленные/удаленные) наружные блоки системы

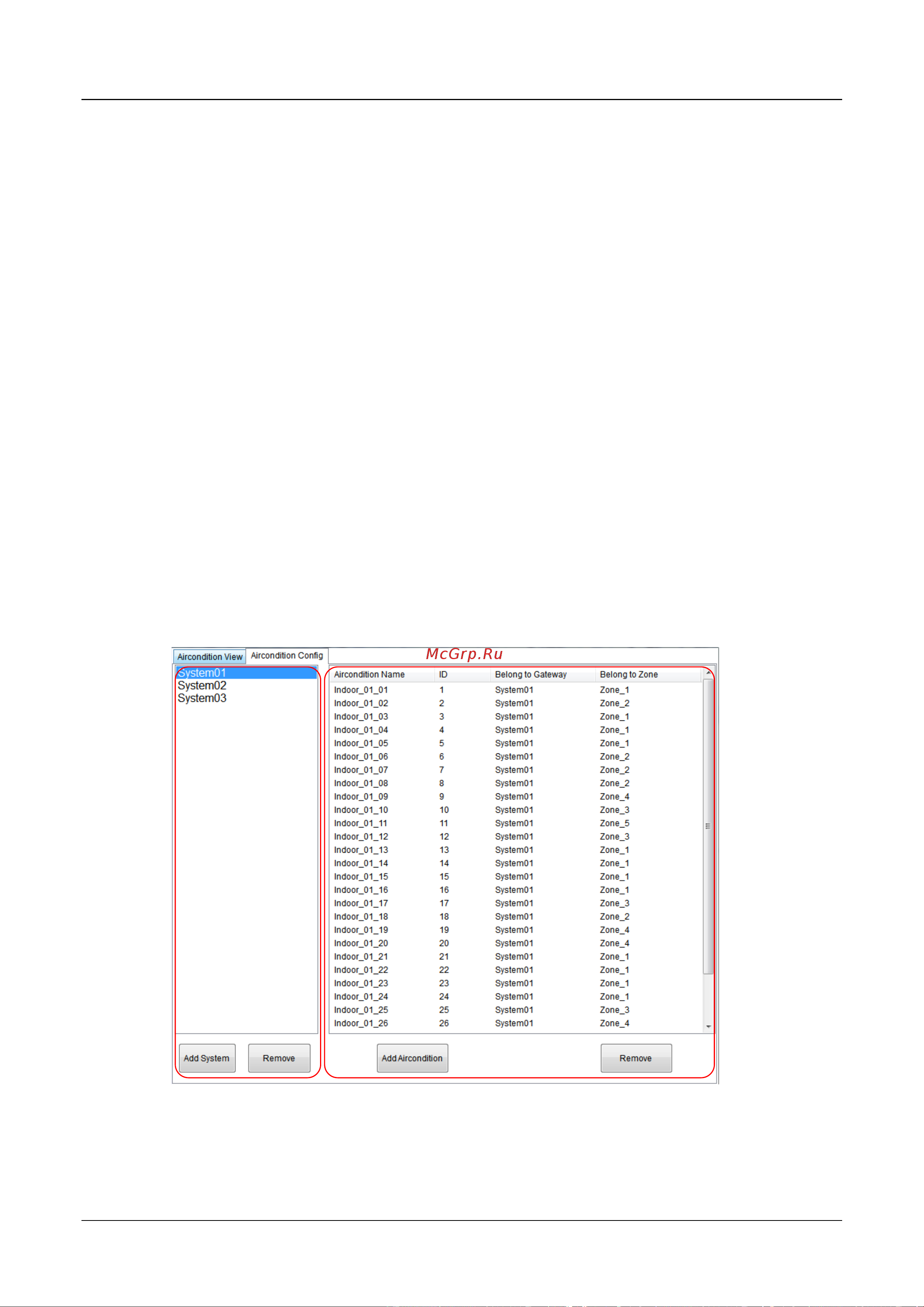

Область 6, показанная на рисунке выше, представляет собой рабочую область
добавленных/удаленных наружных блоков системы. Количество наружных блоков системы всего
