IGC IMS НАРУЖНЫЙ БЛОК – IMS 6 FULL DC ИНВЕРТОР 50&60Гц
Руководство по эксплуатации и техническому обслуживанию
171

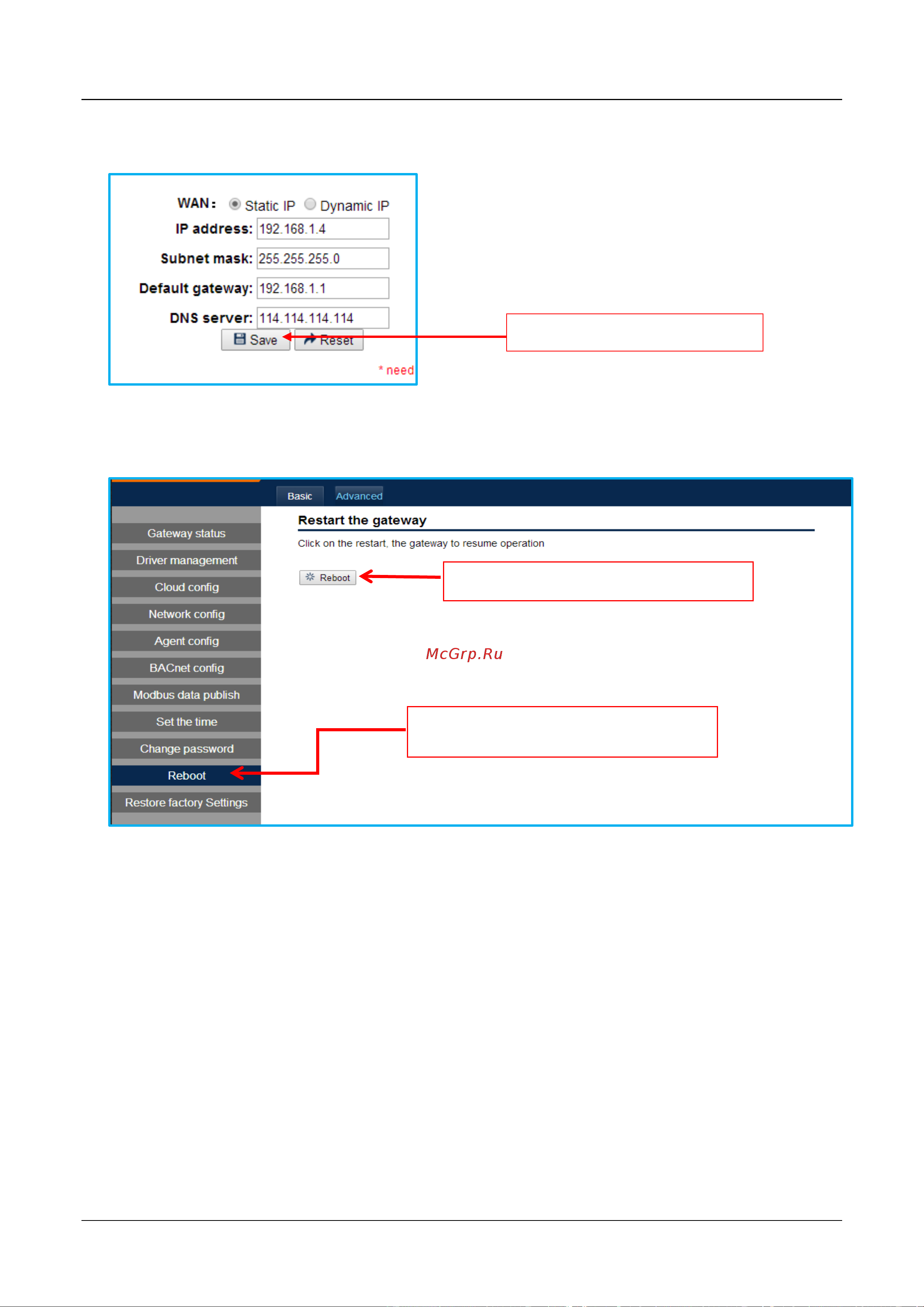

После завершения настройки IP адреса, нажмите кнопку ‘Save’ (Сохранить).
d. Перезапустите шлюз BACnet, чтобы настройки нового IP адреса возымели
действие.
Примечание:
Теперь окончательный IP адрес - 192.168.1.4. Если вы хотите обеспечить доступ к
шлюзу через веб-интерфейс, тогда используйте адрес 192.168.1.4 вместо
192.168.100.126.
2. Нажмите кнопку Reboot (Перезагрузка).
1. Нажмите кнопку Reboot (Перезагрузка).
1. Нажмите ‘Save’ (Сохранить).
Содержание
- Ims 6 full dc инвертор 1
- Ims наружный блок 1
- Руководство по эксплуатации и 1
- Техническому обслуживанию 1
- Содержание 2
- Часть 1 контур хладагента 4 2
- Часть 2 установка 10 2
- Часть 3 ввод в эксплуатацию 35 2
- Часть 4 функции и контроль 69 2
- Часть 5 поиск и устранение неисправностей 84 2
- Часть 6 система управления 111 2
