Процедура копирования
Руководство пользователя Xerox WorkCentre 5016/5020 55

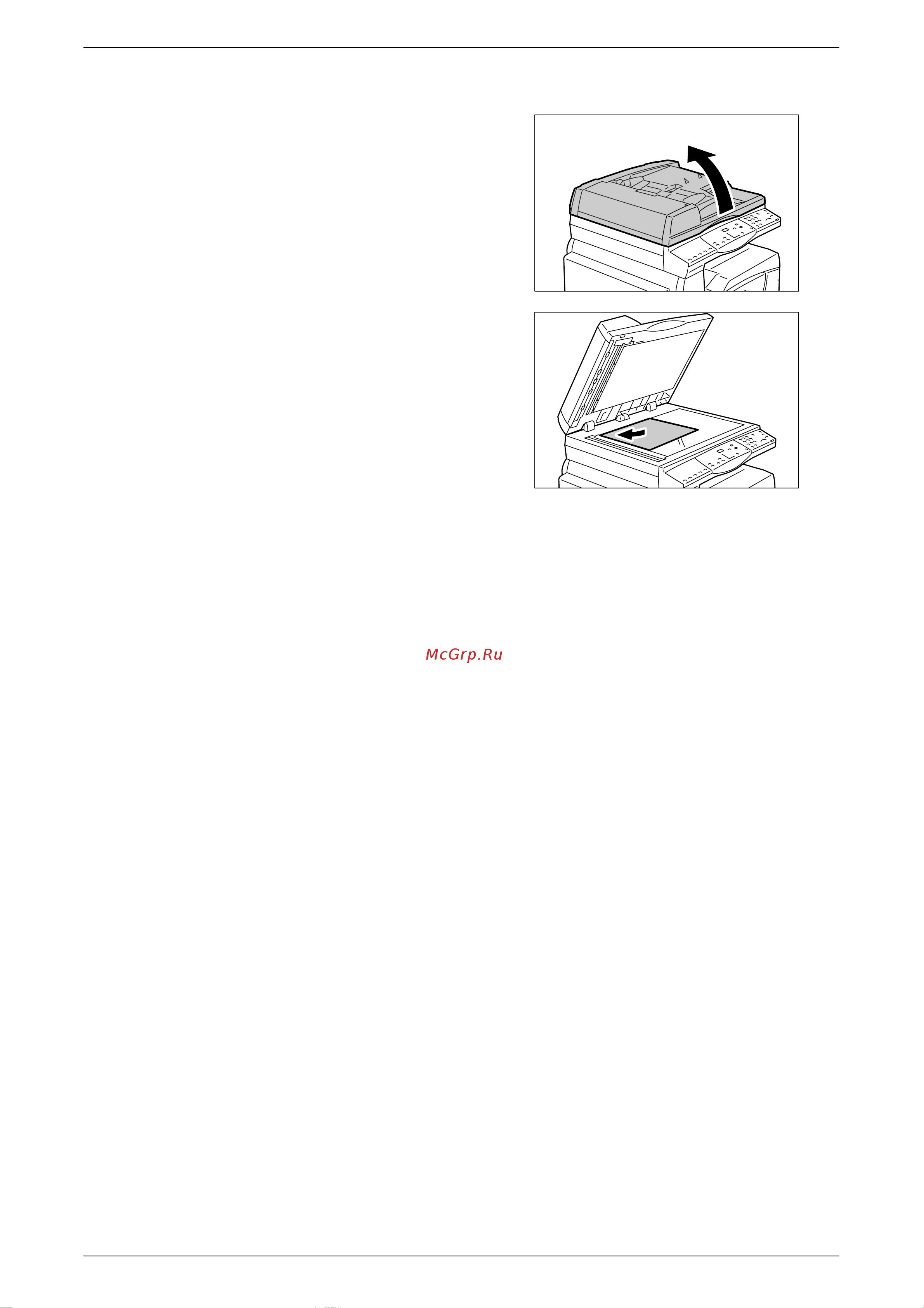

• При копировании оригинала со стекла экспонирования
1) Откройте крышку стекла
экспонирования.
2) Положите оригинал на стекло
экспонирования лицевой
стороной вниз, совместив его
сверхним левым углом стекла.
Примечание • Если размер загруженного
оригинала меньше любого
стандартного размера, его
края могут отбрасывать тень,
а на готовой копии может
появиться контур.
3) Закройте крышку стекла экспонирования.
2. Выберите нужные режимы копирования.
Кнопка <Уменьшение/Увеличение> / Кнопка <Переменный масштаб>
Выберите масштаб.
Подробнее см. разделы «Кнопка <Уменьшение/Уве л и ч е н и е >» (стр. 27) и «Кнопка <Переменный масштаб>»
(стр. 26).
Кнопка <Светлее/Темнее>
Выберите плотность готовых копий.
Подробнее см. раздел «Кнопка <Светлее/Темнее>» (стр. 28).
Кнопка <Размер оригинала>
При выборе режима «Мультиизображения» задайте размер оригинала.
Подробнее см. раздел «Кнопка <Размер оригинала>» (стр. 29).
Кнопка <N вместе/Копия удостоверения>
Выберите режим «Мультиизображения» или «Копирование удостоверения».
Подробнее о режимах «Мультиизображения» и «Копирование удостоверения» см. раздел
«Кнопка <N-вместе/Копия удостоверения>» (стр. 30).
Сведения об изготовлении копий в режиме «Мультиизображения» см. раздел «Копии «4 вместе»/«2 вместе»
(копирование нескольких страниц на один лист)» (стр. 59).
Сведения об изготовлении копий в режиме «Копирование удостоверения» см. раздел «Копии удостоверения
(копирование документа типа удостоверения
на один лист)» (стр. 65).
Кнопка <Тип оригинала>
Выберите тип оригинала.
Подробнее см. раздел «Кнопка <Тип оригинала>» (стр. 30).
