Аккумулятор |
13
4
Аккумулятор
ПРЕДУПРЕЖДЕНИЕ.
Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с инф о рмацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед на чалом работы» на стр. 7. Дополнительные сведения по вопросам
безопасности см. на веб-странице, посв ященной соответствию нор мативам:
www.dell.com/regulatory_compliance.
Извлечение аккумулятора
1 Закройте дисплей и переверните компьютер.
2 Сдвиньте защелки отсека аккумулятора в положение «открыто».
3 Поднимите аккумулятор и извлеките его из отсека.
Замена аккумулятора
1 Совместите выступы на аккумуляторе со слотами в аккумуляторном отсеке и
аккуратно нажмите на аккумулятор, чтобы он стал на место со щелчком.
2 Следуйте инструкциям, описанным в разделе «После выполнения работ с
внутренними компонентами компьютера» на стр. 9.

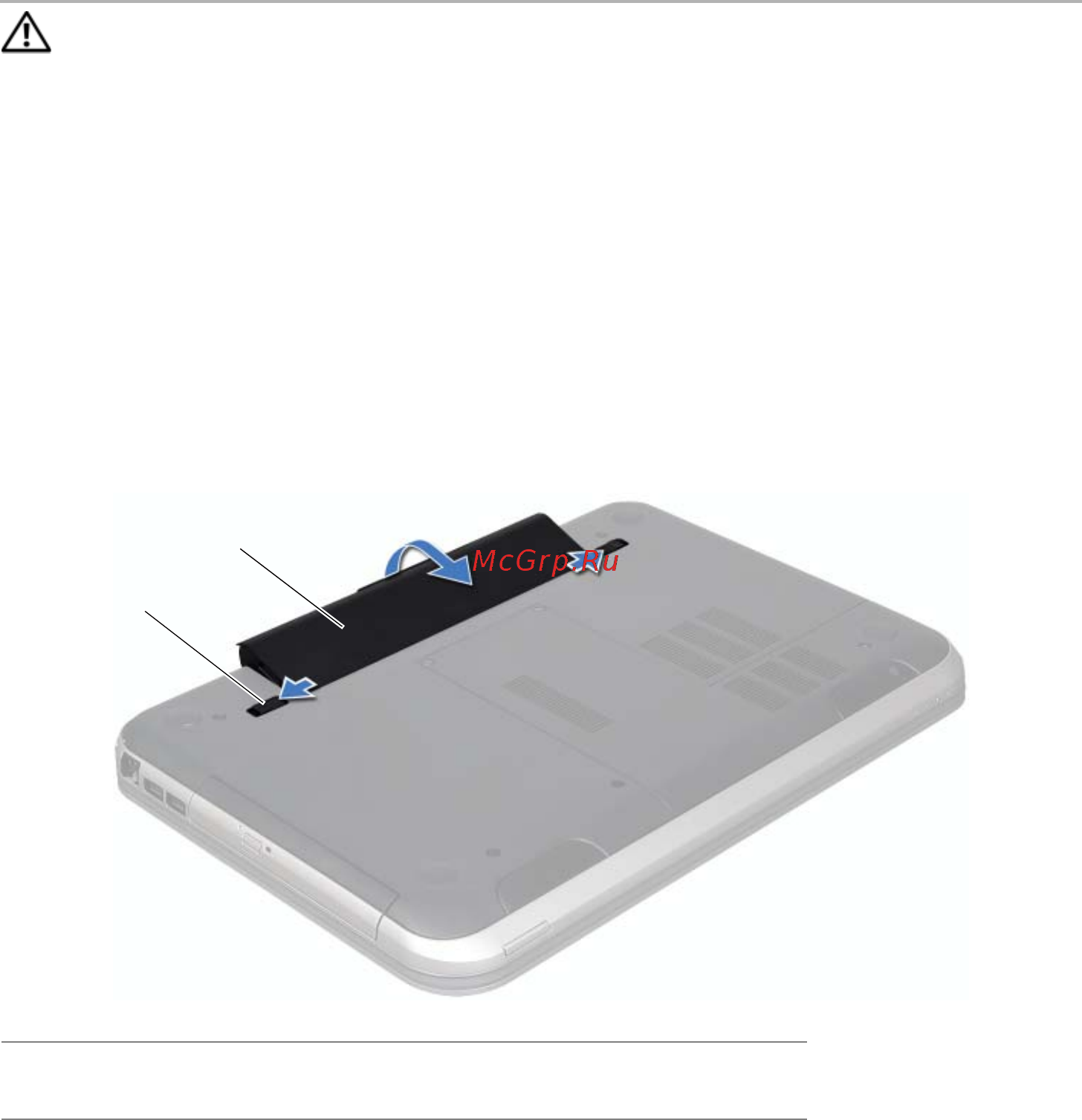

1 фиксирующие защелки
аккумуляторного отсека (2)
2 аккумулятор
1
2
