| Системная плата
Последовательность действий
ПРИМЕЧАНИЕ. Метка обслуживания компьютера находится на системной
плате. После замены системной платы в сборе следует ввести метку
обслуживания в BIOS.
ПРИМЕЧАНИЕ. Перед отключением кабелей от системной платы запомните
положение разъемов, чтобы правильно подключить их после замены системной
платы в сборе.
1 Отвинтите винты, которые крепят скобу порта адаптера питания к корпусу
компьютера.
2 Поднимите скобу порта адаптера питания над основанием компьютера.

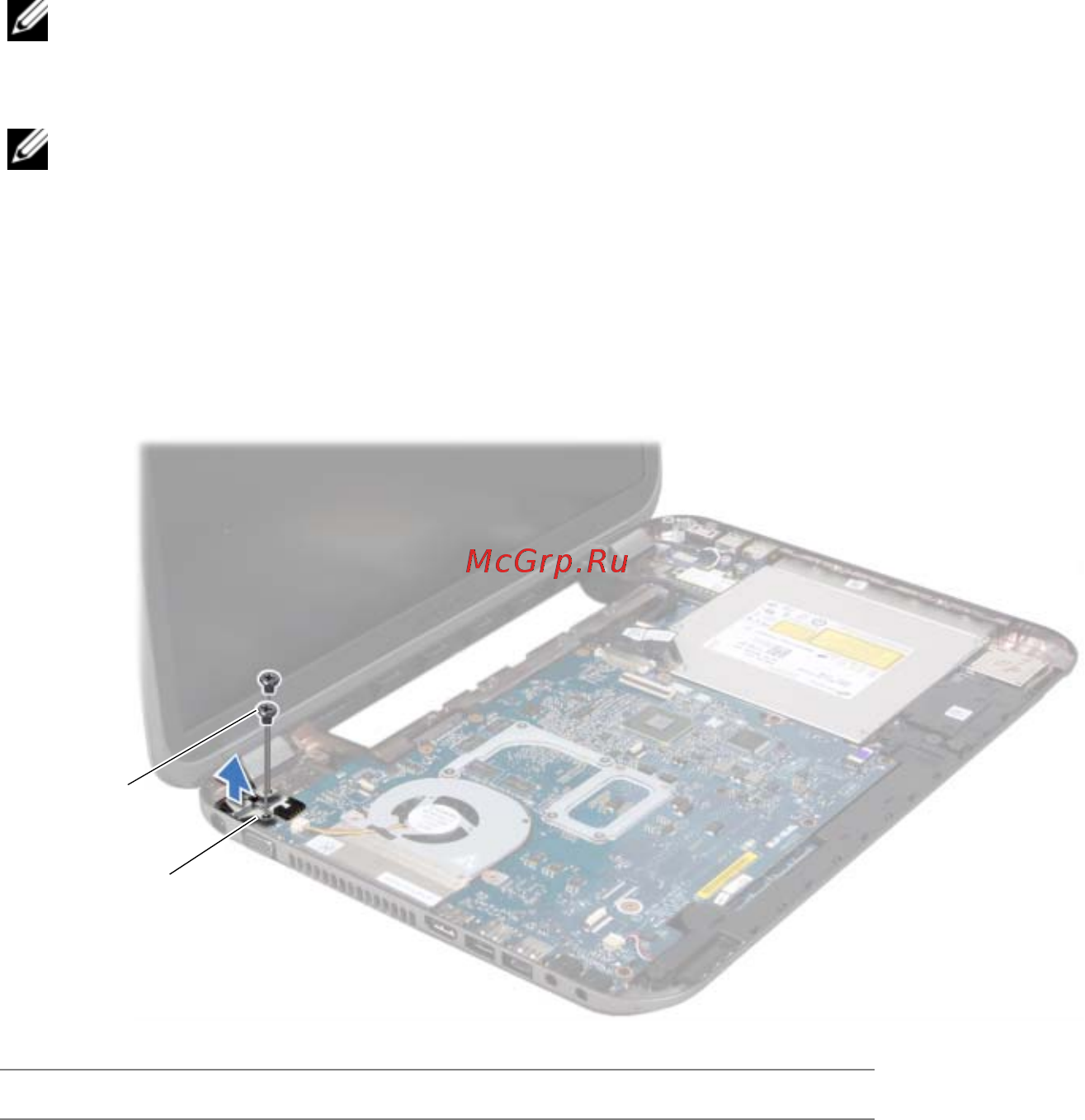

1 винты (2) 2 скоба порта адаптера питания
1
2
