Жесткий диск |
23
4
Выверните винты, которыми кронштейн жесткого диска крепится к жесткому диску.
5 Приподнимите жесткий диск и извлеките его из каркаса.
Установка жесткого диска
Последовательность действий
1 Выньте новый жесткий диск из упаковки.
Сохраняйте оригинальную упаковку для хранения или транспортировки
жесткого диска.
2 Совместите резьбовые отверстия на каркасе жесткого диска с резьбовыми
отверстиями на жестком диске.
3 Установите на место винты, которыми каркас жесткого диска крепится к
жесткому диску.
4 Установите жесткий диск в сборе на место в
основание компьютера.
5 Потянув за язычок, сдвиньте жесткий диск в сборе по направлению к передней
стенке компьютера, чтобы подключить жесткий диск в сборе к разъему на
системной плате.
6 Установите на место винты, которыми жесткий диск в сборе крепится к
корпусу компьютера.

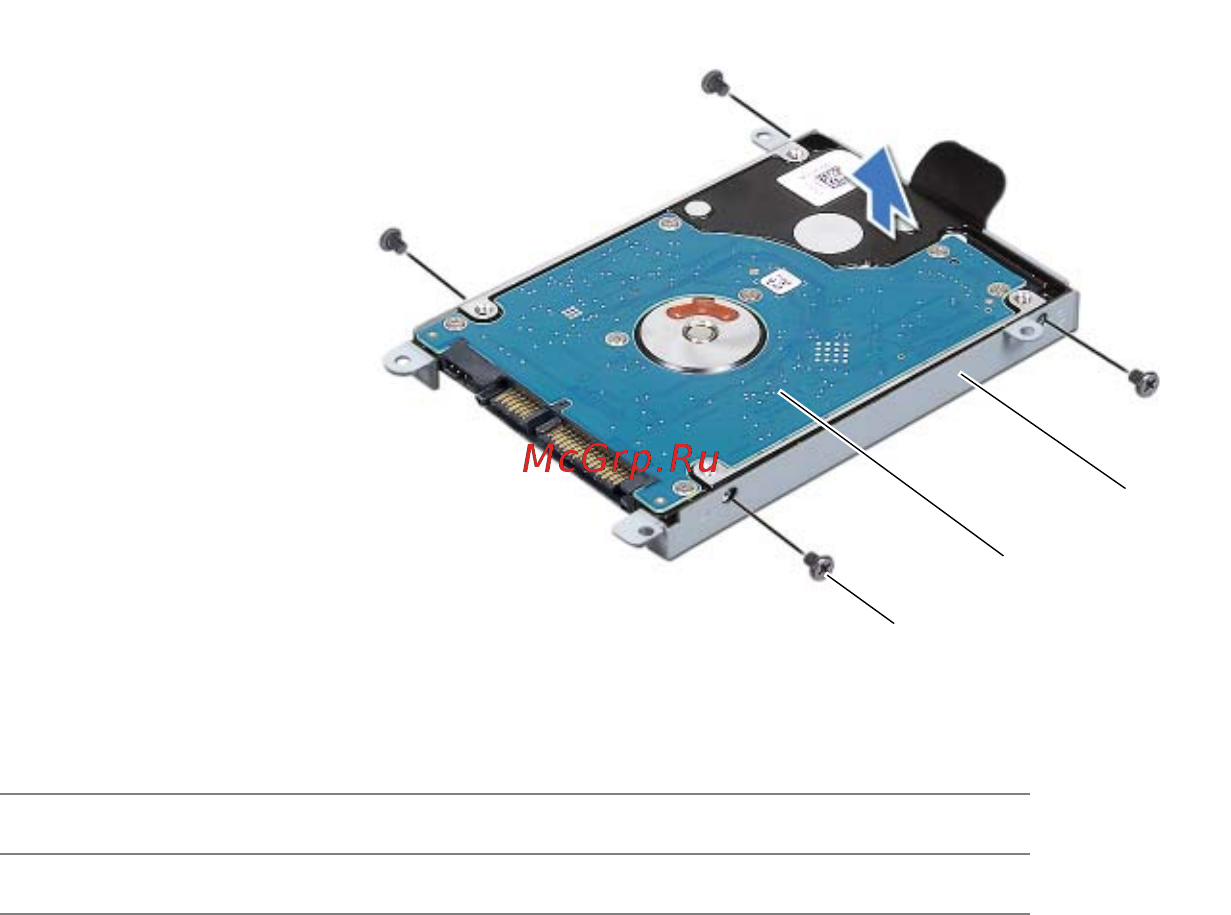

1 винты (4) 2 жесткий диск
3 кронштейн для жесткого диска
1
2
3
