Dell Inspiron 5520 (5520-5876) [39/84] Снятие заглушек шарниров
![Dell Inspiron 5520 /5520-5186/ [39/84] Снятие заглушек шарниров](/views2/1080707/page39/bg27.png)
Дисплей в сборе |
39
Снятие заглушек шарниров
Предварительные условия
1 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 13.
2 Снимите клавиатуру. См. раздел «Извлечение клавиатуры» на стр. 15.
3 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 17.
4 Снимите упор для рук. См. раздел «Извлечение упора для рук» на стр. 27.
5 Снимите дисплей в сборе. См. раздел «Снятие дисплея в сборе
» на стр. 35.
6 Снимите лицевую панель дисплея. См. раздел «Снятие лицевой панели
дисплея» на стр. 37.
Последовательность действий
1 Выверните винты, которыми заглушки шарнира крепятся к крышке дисплея.
2 Поднимите заглушку шарнира и вытяните антенные кабели через паз в
заглушке шарнира.

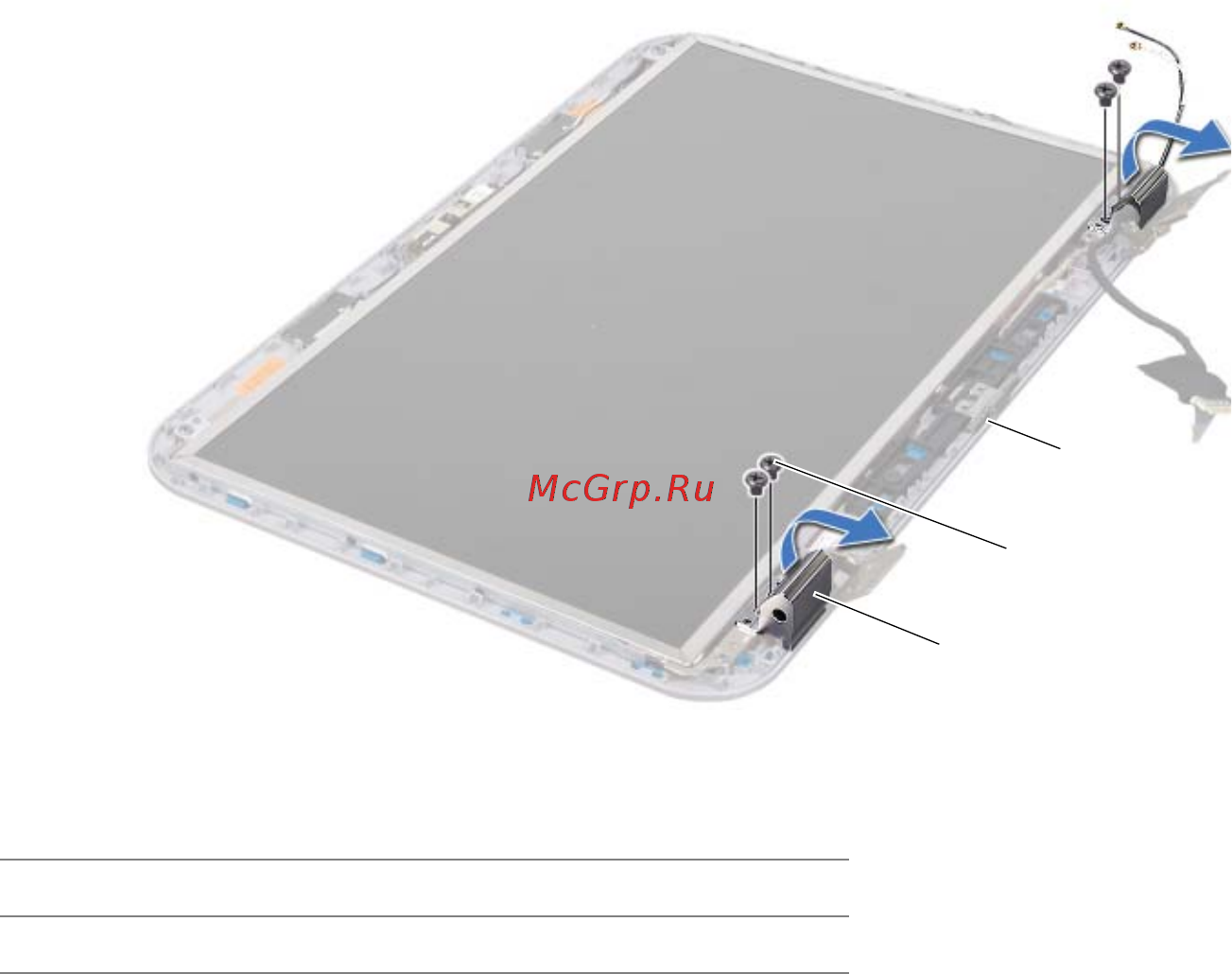

1 заглушки шарниров (2) 2 винты (4)
3 крышка дисплея
2
1
3
