Порт адаптера питания |
33
11
Порт адаптера питания
ПРЕДУПРЕЖДЕНИЕ.
Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед на чалом работы» на стр. 7. Дополнительные сведения по вопросам
безопасности см. на веб-странице, посв ященной соответствию норматив ам:
www.dell.com/regulatory_compliance.
Снятие порта адаптера питания
Предварительные условия
1 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 13.
2 Снимите клавиатуру. См. раздел «Извлечение клавиатуры» на стр. 15.
3 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 17.
4 Снимите упор для рук. См. раздел «Извлечение упора для рук» на стр. 27.
Последовательность действий

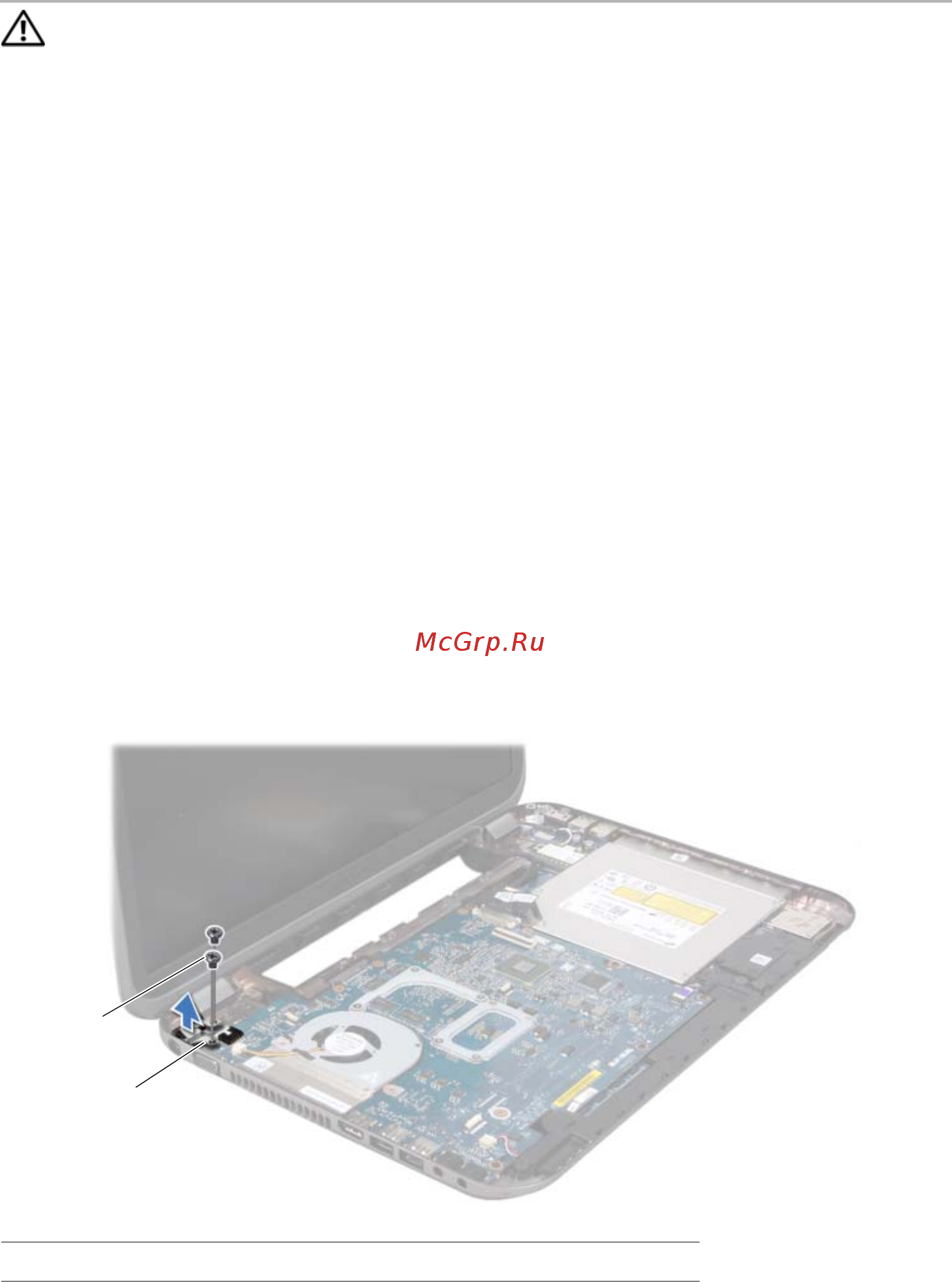

1 Отвинтите винты, которые крепят скобу порта адаптера питания к корпусу
компьютера.
2 Поднимите скобу порта адаптера питания над основанием компьютера.
1 винты (2) 2 скоба порта адаптера питания
1
2
