22
| Жесткий диск
Последовательность действий

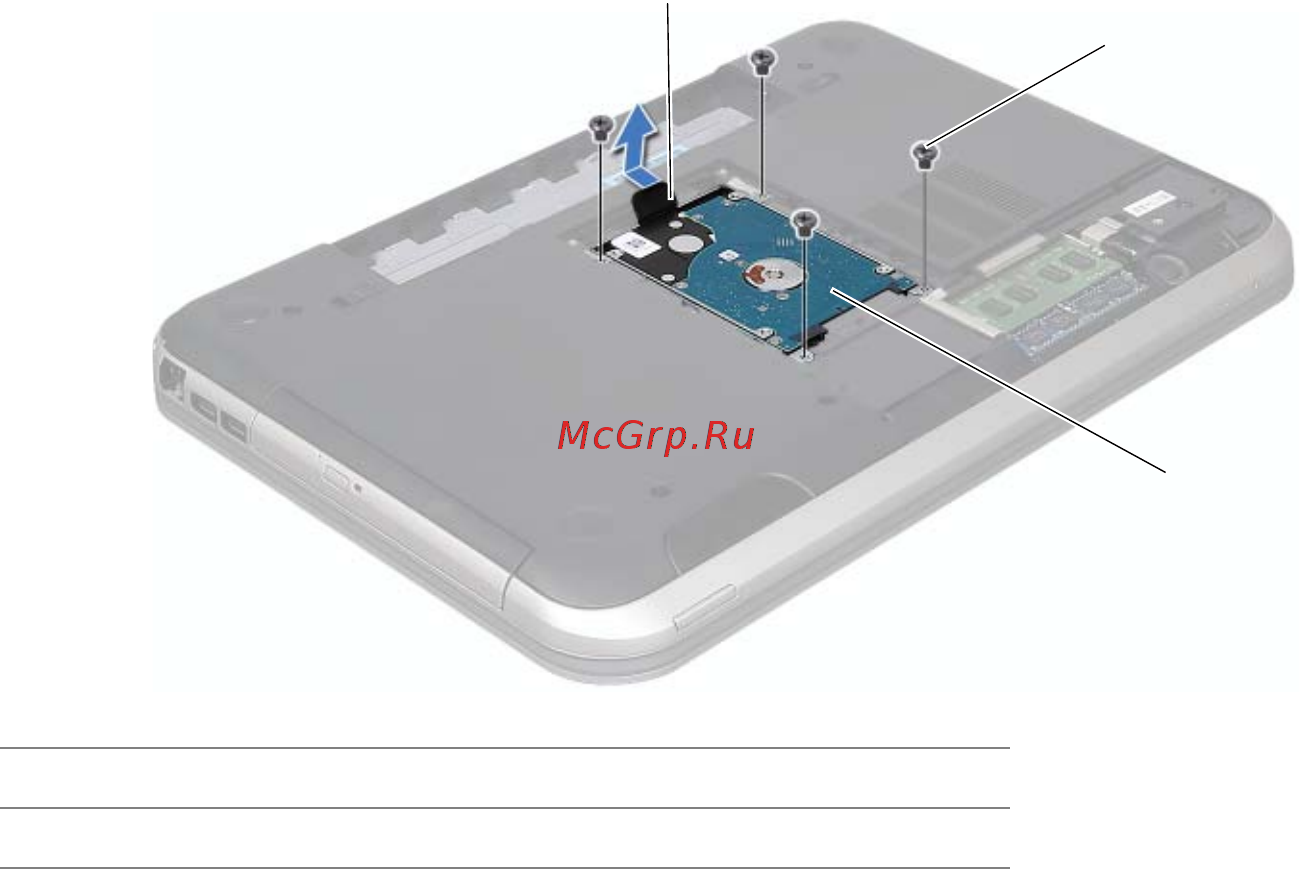

1 Открутите винты, которыми жесткий диск в сборе крепится к корпусу
компьютера.
2 Потянув за язычок, сдвиньте жесткий диск в сборе по направлению к задней
стенке компьютера, чтобы отсоединить жесткий диск в сборе от разъема на
системной плате.
3 Приподнимите жесткий диск в сборе и снимите его с основания компьютера.
1 язычок 2 винты
(4)
3 жесткий диск в сборе
3
2
1
