| Устройство чтения карт памяти
Последовательность действий

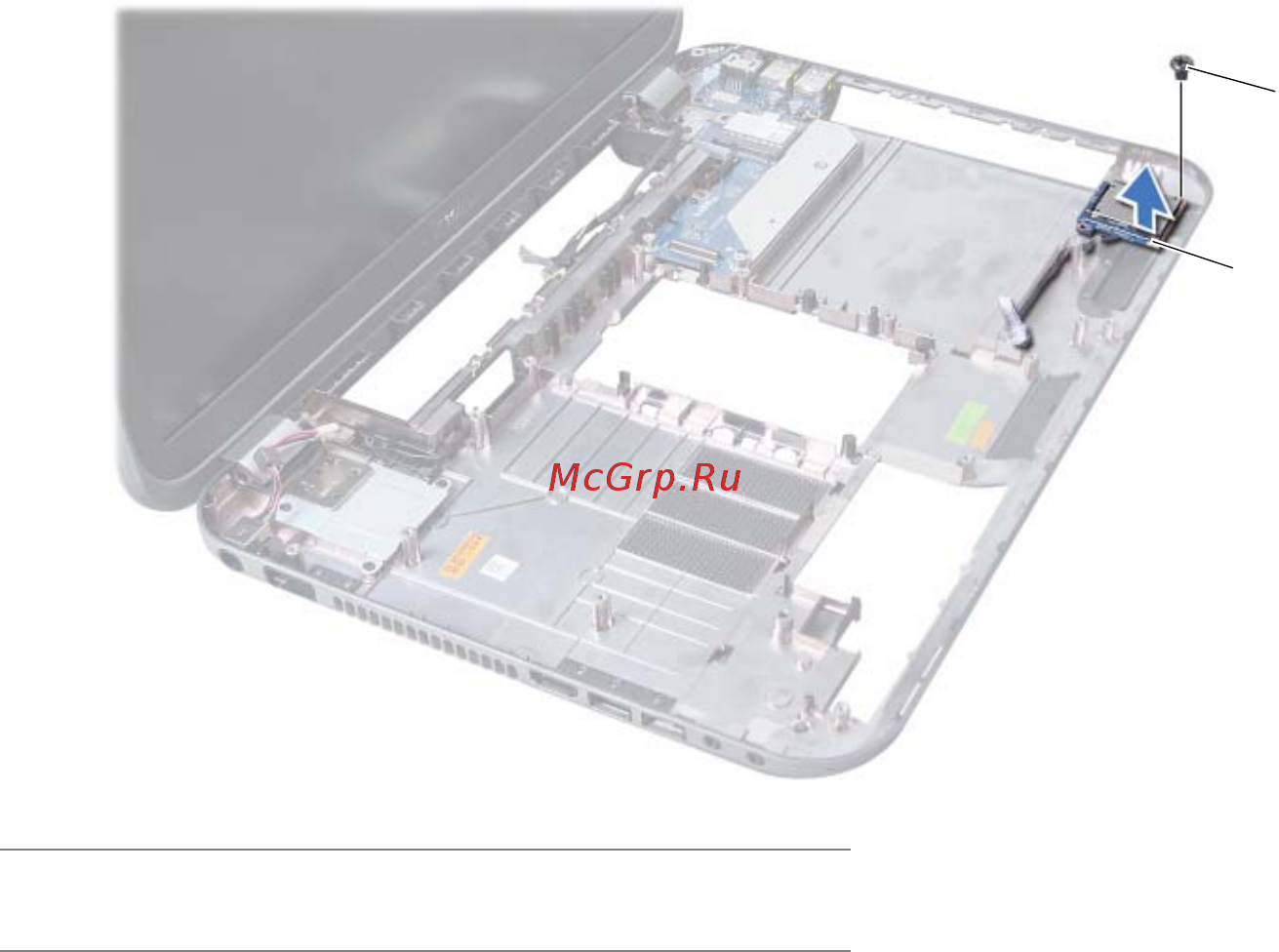

1 Выверните винт, которым устройство чтения мультимедийных карт крепится к
основанию компьютера.
2 Запомните расположение кабеля устройства чтения мультимедийных карт.
3 Приподнимите устройство чтения мультимедийных карт вместе с кабелем и
извлеките из основания компьютера.
1 Устройство чтения
карт памяти
2 винт
1
2
