Упор для рук
ПРЕДУПРЕЖДЕНИЕ.
Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед на чалом рабо ты » на стр. 7. Дополнительные сведения по вопросам
безопасности см. на веб-странице, посвященной соответствию нор мативам:
www.dell.com/regulatory_compliance.
Извлечение упора для рук
Предварительные условия
1 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 13.
2 Снимите клавиатуру. См. раздел «Извлечение клавиатуры» на стр. 15.
3 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 17.
Последовательность действий

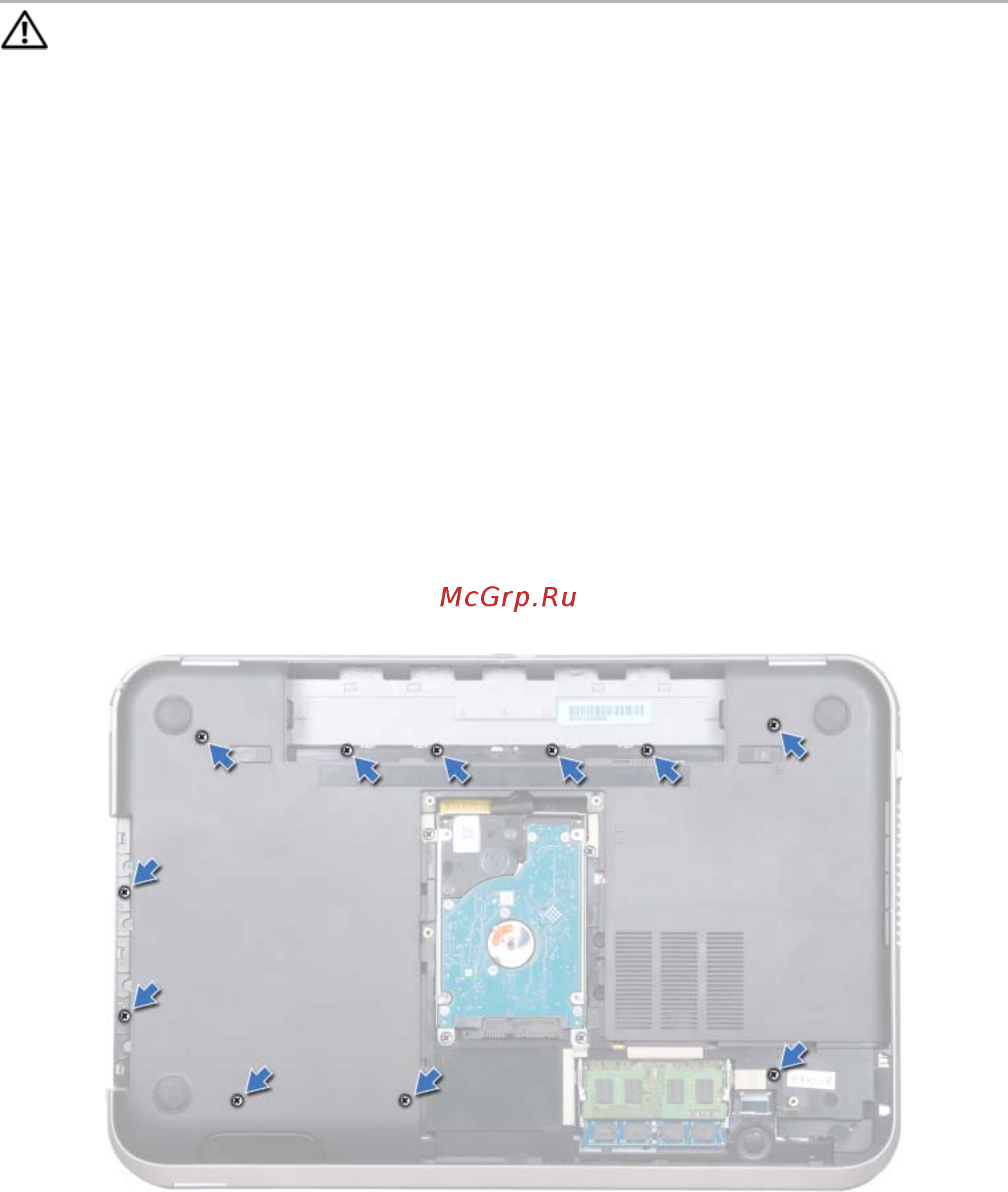

1 Выверните винты, которыми упор для рук крепится к основанию компьютера.
