68
| Динамики
Последовательность действий

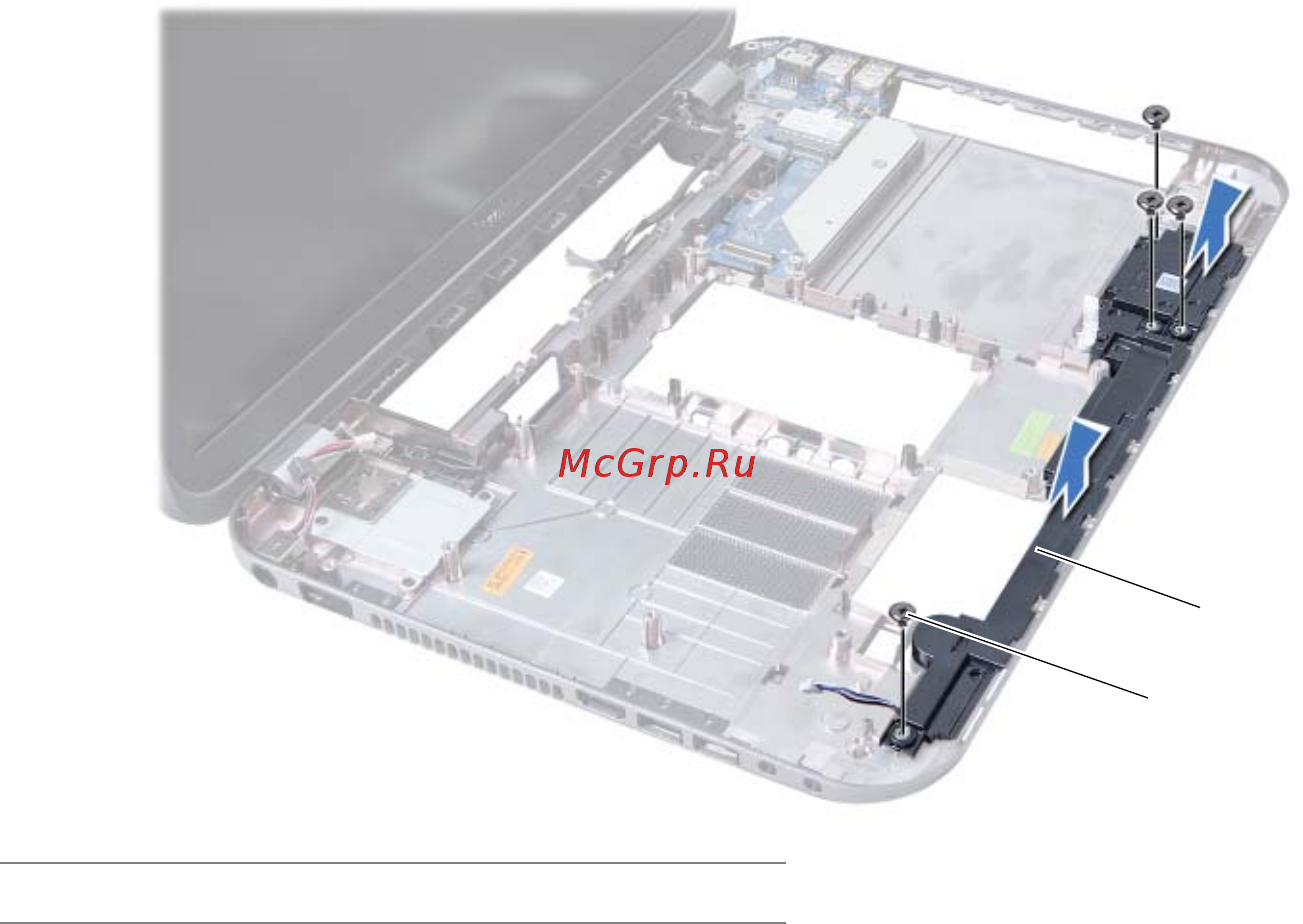

1 Отвинтите винты, которые крепят динамики к корпусу компьютера.
2
Приподнимите динамики вместе с кабелем и извлеките из основания компьютера.
1 винты (4) 2 динамики
2
1
