| Батарея типа «таблетка»
Последовательность действий

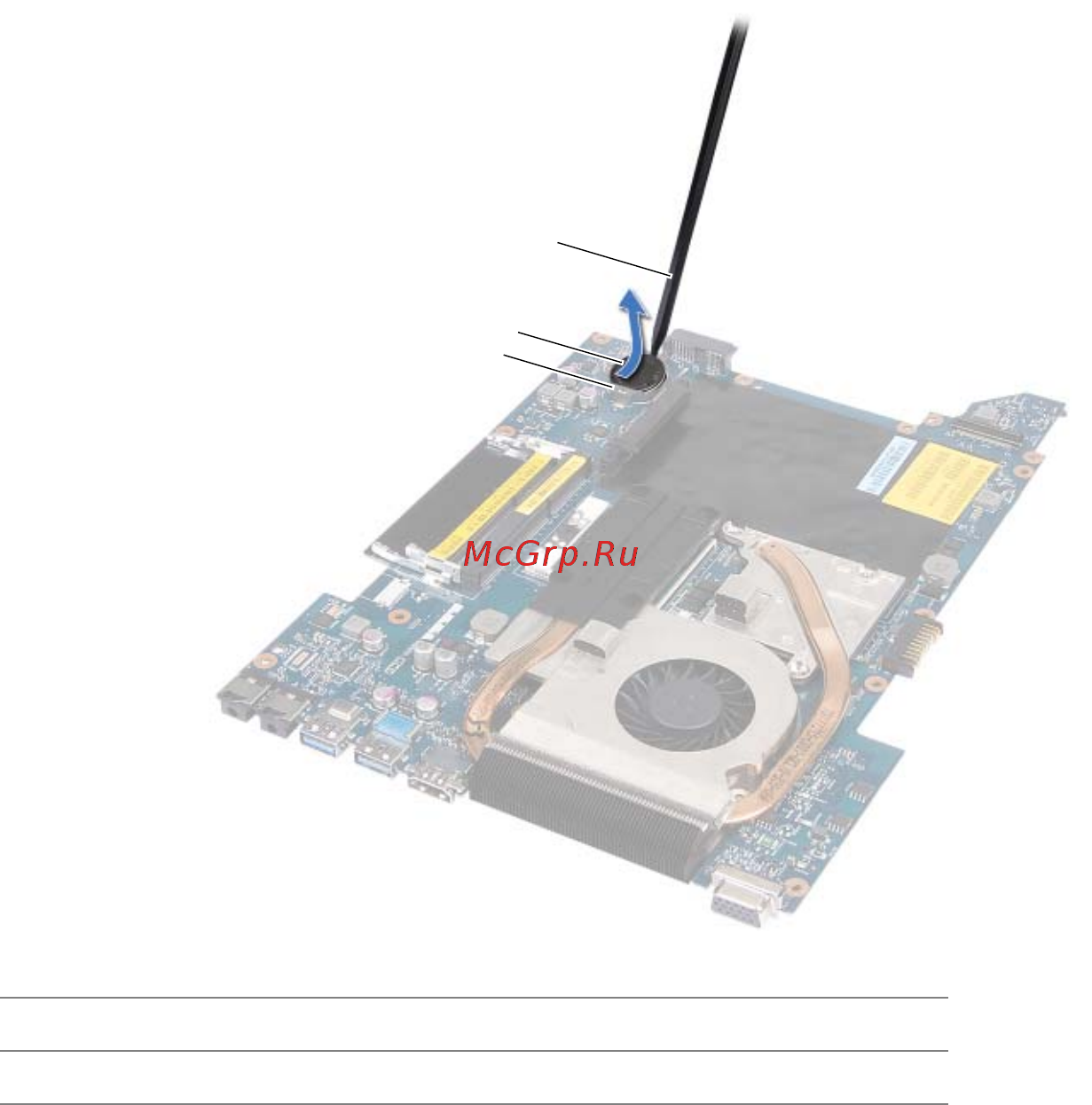

С помощью пластмассовой палочки аккуратно подденьте батарейку типа «таблетка»
и извлеките ее из гнезда для батарейки на системной плате.
1 гнездо батареи 2 батарея типа «таблетка»
3 пластиковая палочка
1
2
3
