Оптический дисковод |
25
9
Оптический дисковод
ПРЕДУПРЕЖДЕНИЕ.
Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед на чалом работы» на стр. 7. Дополнительные сведения по вопросам
безопасности см. на веб-странице, посв ященной соответствию нормативам:
www.dell.com/regulatory_compliance.
Извлечение оптического дисковода
Предварительные условия
1 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 13.
2 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 17.
Последовательность действий

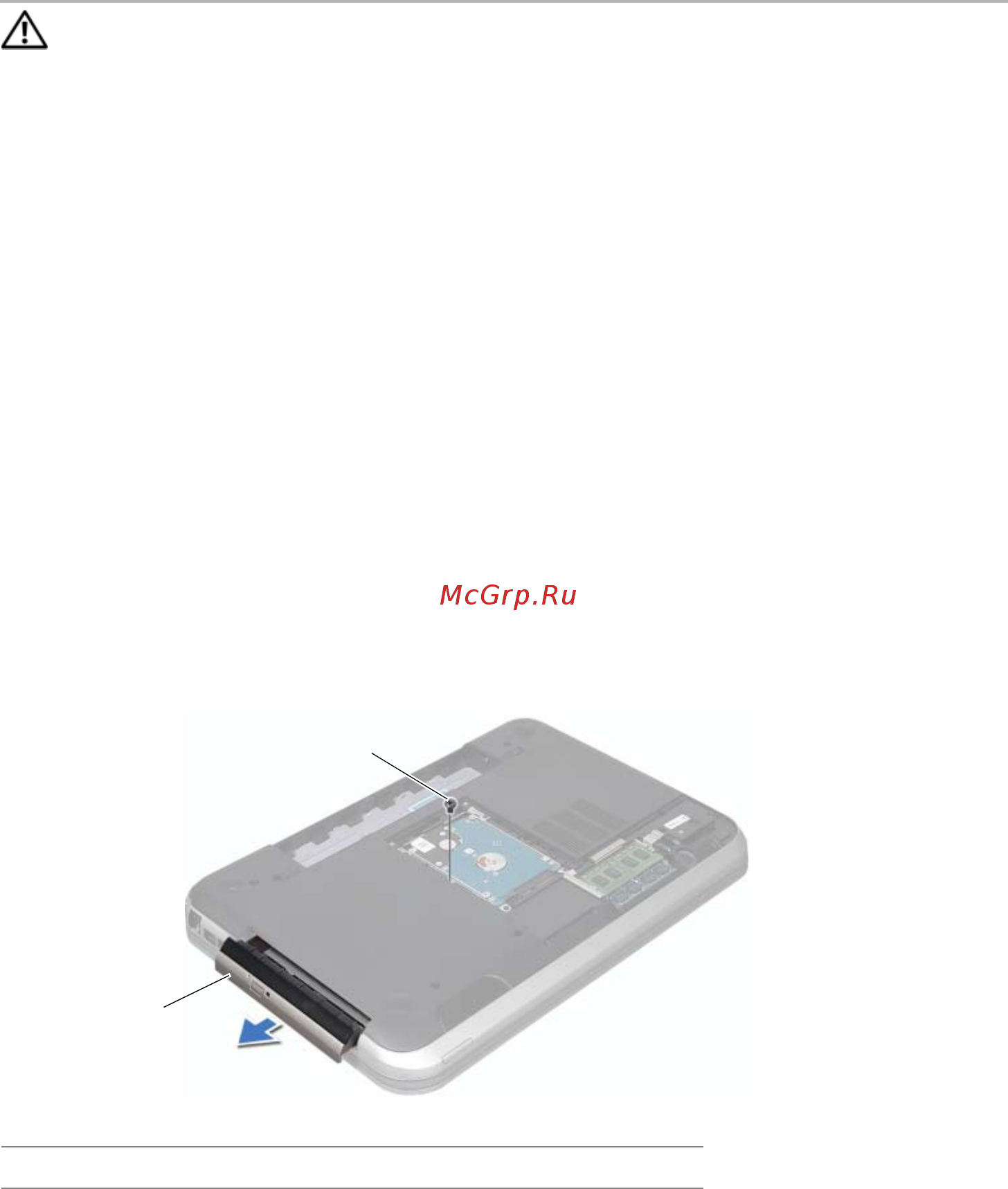

1 Выверните винт, которым оптический дисковод в сборе крепится к основанию
компьютера.
2 Используя кончики пальцев, выдвиньте оптический дисковод в сборе из отсека
для оптического дисковода.
1 оптический дисковод в сборе 2 винт
2
1
