Нижняя крышка
ПРЕДУПРЕЖДЕНИЕ.
Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед на чалом рабо ты » на стр. 7. Дополнительные сведения по вопросам
безопасности см. на веб-странице, посвященной соответствию нор мативам:
www.dell.com/regulatory_compliance.
Снятие нижней крышки
Предварительные условия
1 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 13.
Последовательность действий
1 Ослабьте невыпадающие винты, которыми крышка основания крепится к
основанию компьютера.
2 С помощью кончиков пальцев приподнимите крышку основания и снимите ее
с основания компьютера.
3 Приподнимите нижнюю крышку и снимите ее с корпуса компьютера.

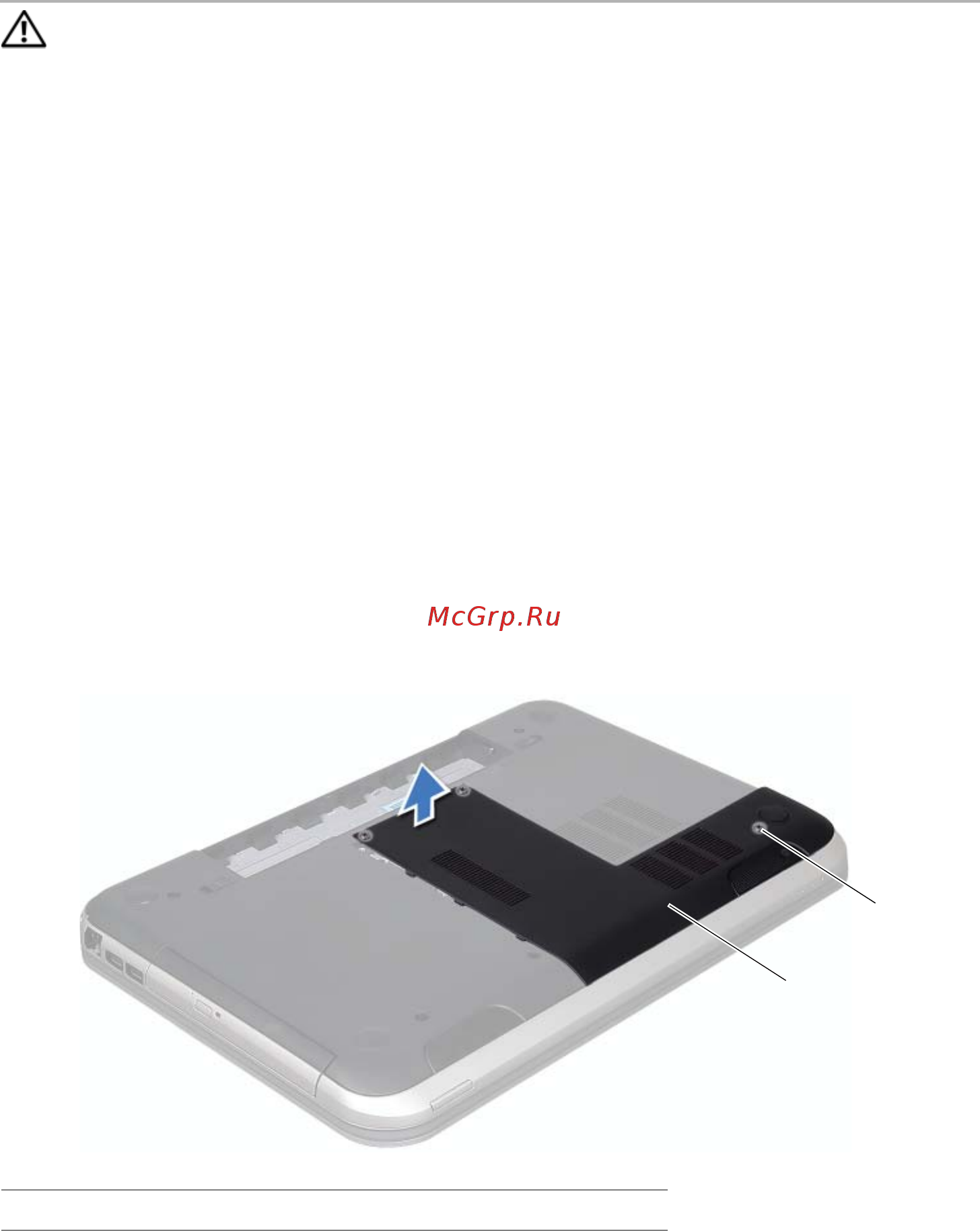

1 нижняя крышка 2 невыпадающие винты (3)
