Dell Inspiron 5520 (5520-5876) [60/84] Последовательность действий
![Dell Inspiron 7520 /7520-3548/ [60/84] Последовательность действий](/views2/1080707/page60/bg3c.png)
60
| Процессор
Последовательность действий
1 Чтобы ослабить затяжку, с помощью маленькой шлицевой отвертки поверните
эксцентрик гнезда процессора против часовой стрелки до упора.
ВНИМАНИЕ. Для обеспечения максимального охлаждения процессора не
касайтесь поверхностей теплообмена на блоке радиатора процессора.
Находящиеся на коже жировые вещества могут снизить теплопроводность
термоохлаждающих накладок.
ВНИМАНИЕ. При снятии модуля процессора потяните модуль вверх,
не
допуская перекосов. Следите за тем, чтобы не погнуть контакты модуля
процессора.
2 Приподнимите модуль процессора и извлеките его из гнезда с нулевым
усилием сочленения.

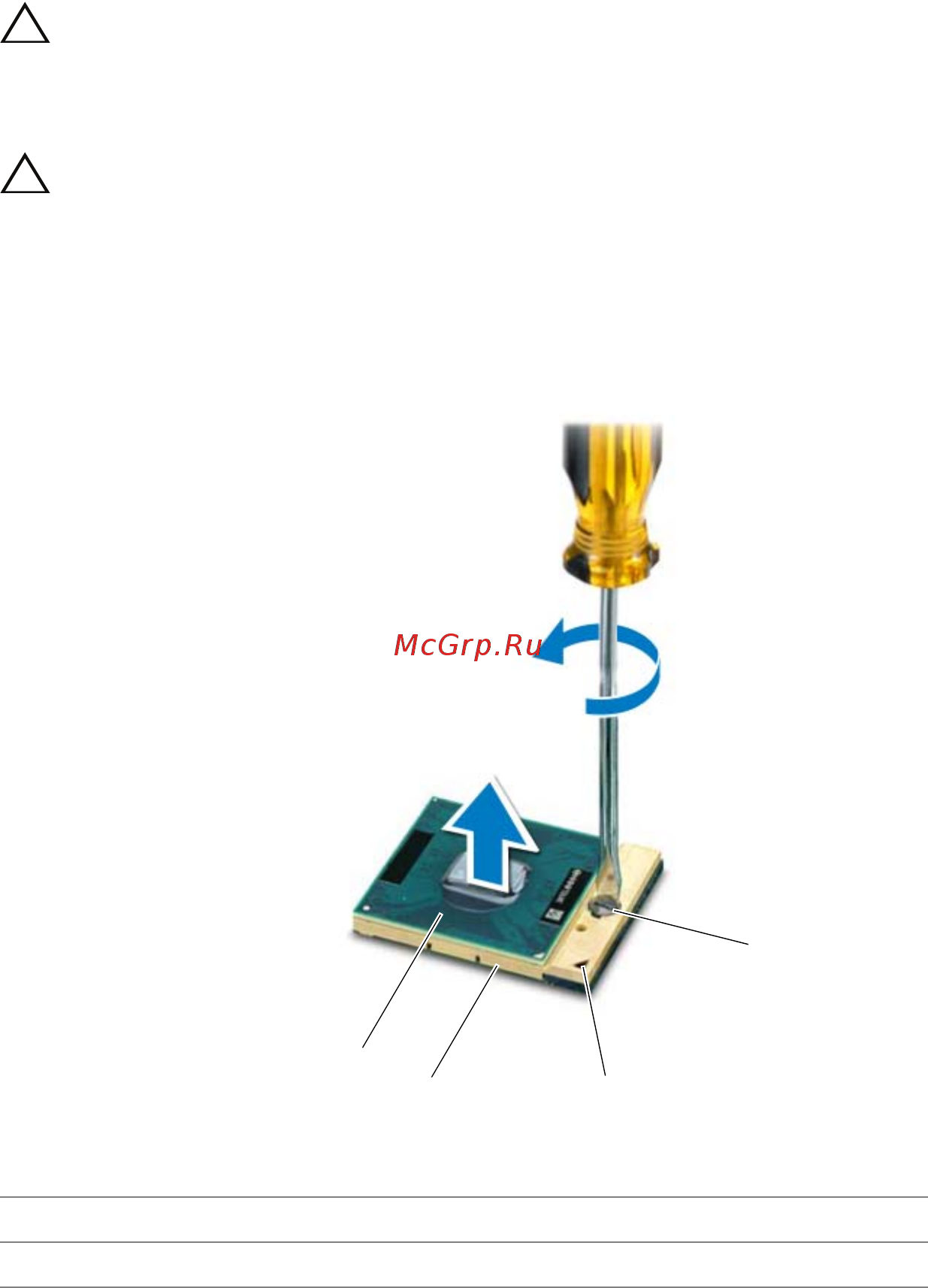

1 процессор 2 гнездо ZIF
3 угол с контактом «1» 4 эксцентрик гнезда процессора
2
4
1
3
